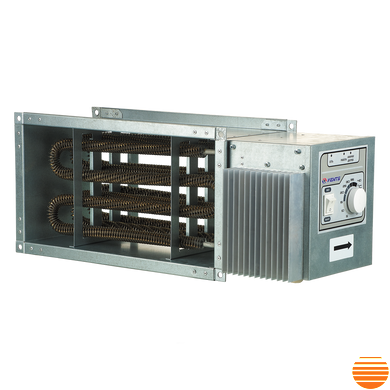

Прямокутний електричний нагрівач Вентс НК 600*350-24,0-3 У, оснащений блоком управління зі вбудованим регулюванням температури, призначений для нагріву повітря в системах канальної припливної вентиляції. Автоматичне підтримання температури здійснюється за допомогою симісторного трифазного регулятора потужності. Калорифер підключається до інших елементів вентиляційної системи перерізом 600х350 мм, а потужність нагріву становить 24 кВт.

Конструкція

Корпус і комутаційна коробка виготовлені з оцинкованої сталевої листової сталі, а нагрівальні елементи - з нержавіючої сталі. Нагрівачі оснащені двома термостатами захисту від перегріву:

• Основний захист з автоматичним перезапуском (температура спрацьовування +50°С). Після охолодження термостат автоматично замикає керуючий ланцюг нагрівача.
• Аварійний захист з ручним перезапуском (температура спрацьовування +90°С). У разі спрацювання живлення на нагрівач подається тільки після ручного скидання аварії.

Для кожного типорозміру доступні різні варіанти потужності. Вищої потужності можна досягти шляхом послідовного встановлення нагрівачів.

Блок управління

Регулювання здійснюється шляхом вмикання та вимикання повного навантаження. Комутація навантаження здійснюється за допомогою симістора, що означає відсутність механічних елементів, схильних до зносу. Комутація навантаження відбувається в момент, коли струм і напруга дорівнюють нулю, що виключає виникнення електромагнітних завад.

Нагрівач з таким блоком управління може працювати:

• за зовнішнім датчиком температури (поставляється окремо)
• за зовнішнім керуючим сигналом 0-10 В.

Встановлення заданої температури здійснюється за допомогою вбудованого регулятора на корпусі. Також можливе підключення зовнішнього сигналу від іншого регулятора.

Монтаж

Конструкція нагрівача дозволяє закріпити його на прямокутних повітропроводах за допомогою фланців. Напрямок руху повітря має відповідати стрілці на корпусі нагрівача. Канальні нагрівачі можна встановлювати в будь-якому положенні, окрім положення електрощитом вниз (через небезпеку затікання конденсату і короткого замикання).

Рекомендується забезпечити рівномірний розподіл повітряного потоку по всьому перерізу.

Перед нагрівачем необхідно встановити повітряний фільтр, щоб захистити нагрівальні елементи від забруднення.

Канальні нагрівачі розраховані на мінімальну швидкість повітряного потоку 1,5 м/с і максимальну температуру вихідного повітря 40°С. При використанні регулятора обертів вентилятора необхідно забезпечити мінімальний витрат повітря через нагрівач.

Забороняється подавати живлення на нагрівач при вимкненому вентиляторі.

Рекомендації щодо автоматики

Для правильної та безпечної роботи нагрівачів рекомендується використовувати систему автоматики, яка забезпечує комплексне управління і захист:

• автоматичне регулювання потужності та температури нагріву повітря;
• контроль стану фільтра за допомогою датчика диференціального тиску;
• блокування подачі живлення на нагрівач у разі зупинки припливного вентилятора або зниження швидкості повітряного потоку, а також при спрацюванні вбудованих термостатів захисту від перегріву;
• відключення системи вентиляції з продувкою нагрівальних елементів.
