Общепромышленный электродвигатель АИР280S6 является важной составляющей промышленных систем и устройств, в частности, используется в вентиляционных системах, насосах, конвейерах, компрессорах и других установках промышленности. Этот электродвигатель работает по принципу асинхронного трехфазного двигателя с короткозамкнутым ротором.

Он рассчитан на работу в стандартном режиме S1, что означает непрерывную работу при номинальной нагрузке. Электродвигатель работает от сети переменного тока с напряжением 220/380 В и частотой 50 Гц. Кроме того, он соответствует климатическому исполнению и категории размещения У3, что позволяет ему работать в различных условиях эксплуатации.

Электродвигатель имеет степень защиты IP54, что обеспечивает ему защиту от пыли и влаги, и соответствует типовым техническим стандартам в этой области. Также он может быть адаптирован для исполнения с учетом специфических требований по монтажу, степени защиты и других параметров.

Одним из ключевых преимуществ этого электродвигателя является его долговечность, высокая надежность и простота в эксплуатации. Он эффективно работает в широком температурном диапазоне от -40°C до +40°C и при высоте не более 1000 м над уровнем моря. Также он может работать в условиях высокой влажности воздуха до 98% при +25°C.

Маркировка электродвигателя указывает на его общепромышленное назначение и некоторые характеристики, такие как размер и количество полюсов. Этот электродвигатель может быть установлен по различным монтажным вариантам в зависимости от условий конкретного применения.

Маркировка электродвигателя

• АИР - представляет собой общепромышленный электродвигатель с привязкой мощности по стандарту ГОСТ 51689-2000.
• 280 мм - определяет высоту оси вращения электродвигателя над размещаемой поверхностью.
• A - указывает на установочный размер или длину сердечника.
• А, В - возможные варианты длины сердечника.
• S, M, L - варианты длины сердечника и установочных размеров по длине станины (S - короткий, M - средний, L - длинный).
• 6 - количество полюсов электродвигателя.

Монтажные варианты

Согласно стандарту ГОСТ 2479-79, существуют два основных варианта монтажа электродвигателя, которые выбираются в зависимости от метода крепления к поверхности.

Первый вариант, обозначенный как IM1081, является стандартным монтажным исполнением по умолчанию. Этот вариант предусматривает установку электродвигателя на комбинированный лапово-фланцевый монтаж, который позволяет крепление параллельно крепежной поверхности.

Второй вариант, обозначенный как IM2081, является менее распространенным и представляет собой комбинированный монтаж, который включает как лапово-фланцевый монтаж, так и фланцевый монтаж. Этот вариант предназначен для установки электродвигателя как параллельно, так и перпендикулярно к крепежной поверхности, что расширяет возможности монтажа в зависимости от конкретных условий и потребностей применения.

Оба этих варианта монтажа обеспечивают надежное и безопасное крепление электродвигателя к поверхности и соответствуют требованиям стандартов для обеспечения оптимальной работоспособности и безопасности устройства.

Схемы подключения

В подключении также предусмотрены две основные схемы - "треугольник" и "звезда", каждая из которых имеет свои преимущества и соответствует определенным условиям питания.

В общем, электродвигатель АИР - это надежное и эффективное оборудование, которое обеспечивает стабильную работу в различных условиях промышленного производства.

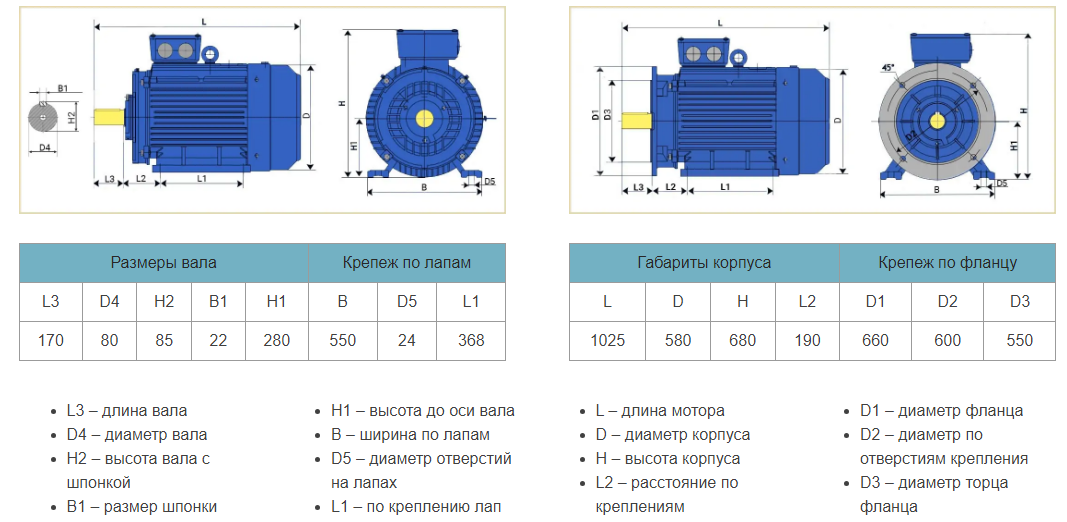

Габаритно-установочные размеры
