Центробежный крышный вентилятор DRD HT 75/6 предназначен для удаления воздуха при повышенных температурах в коммерческих и промышленных зданиях. Подходит для работы как в прямых, так и в канальных системах вытяжной вентиляции.

Преимущества и особенности

•  Работа в условиях высоких температур
•  Горизонтальный выброс воздуха
•  Высокий коэффициент полезного действия
•  Низкий уровень шума
•  Простая установка и обслуживание
•  Надёжная конструкция для интенсивной эксплуатации

Конструкция и материалы

Корпус вентилятора изготовлен из оцинкованной листовой стали, что обеспечивает защиту от коррозии и долговечность. Погодозащитный кожух выполнен из алюминия и оснащён отверстиями для эффективного охлаждения двигателя.

Двигатель расположен вне воздушного потока, что снижает тепловую нагрузку и увеличивает срок службы оборудования.

Рабочее колесо центробежного типа с загнутыми назад лопатками изготовлено из оцинкованной стали. Оно проходит статическую и динамическую балансировку, что обеспечивает стабильную и тихую работу.

Рабочие условия

• Температурный диапазон эксплуатации: от +65°C до +150°C
• Стабильная работа при высоких температурах
• Не предназначен для перемещения воздуха с содержанием жиров

Двигатель и управление

Вентилятор оснащён трёхфазным асинхронным электродвигателем:

• степень защиты IP55
• класс энергоэффективности IE3

Регулировка скорости осуществляется с помощью частотного преобразователя в диапазоне 20–50 Гц, что позволяет гибко настраивать работу системы вентиляции.

Температура двигателя контролируется терморезисторами. При перегреве система автоматически отключает вентилятор от электросети.

Подключение

Электрическое подключение выполняется через клеммную коробку, установленную на двигателе.

Требования безопасности

Эксплуатация допускается только при наличии защиты от доступа к рабочему колесу в соответствии со стандартом DIN EN ISO 13857.

Дополнительные опции

По запросу доступны специальные исполнения:

• версии для стандартных температурных режимов до 100°C

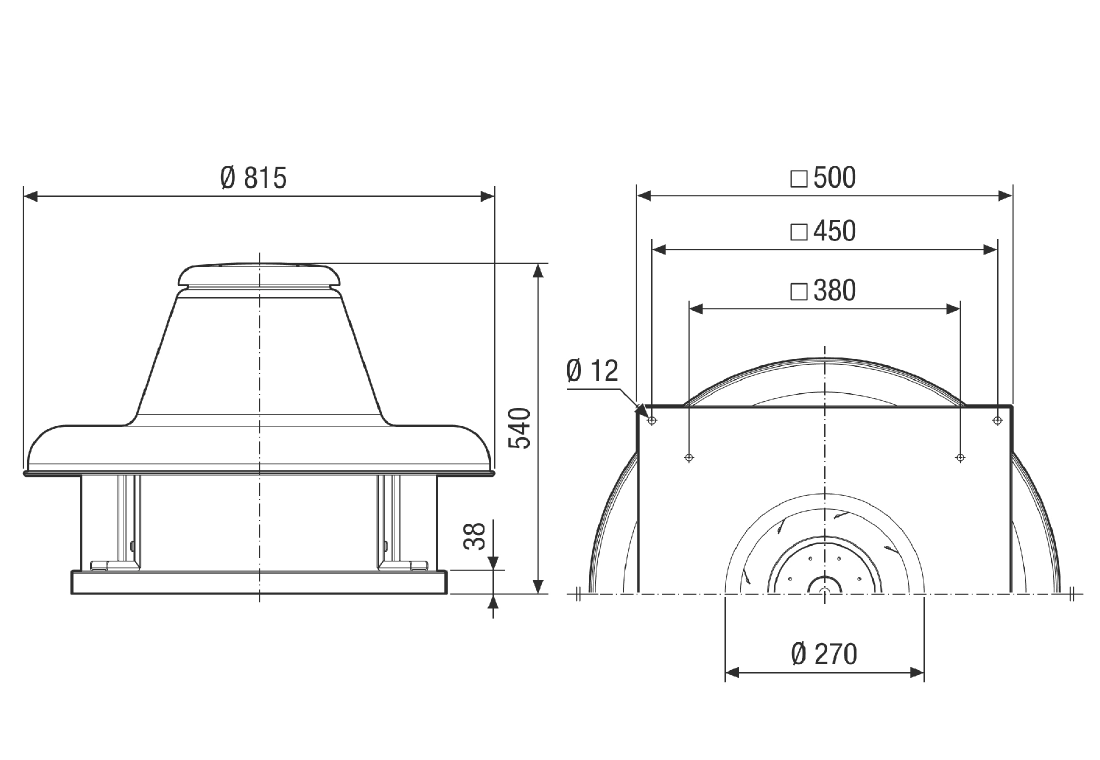

Габаритные размеры

Схема подключения
