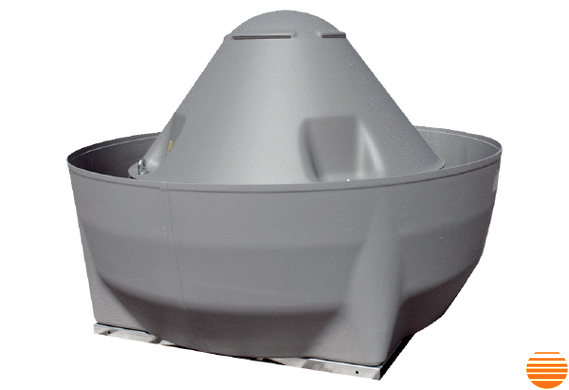

Центробежный крышный вентилятор DRD V 63/6 Ex разработан для эксплуатации в зонах с повышенной взрывоопасностью. Оборудование обеспечивает эффективное удаление воздуха и соответствует строгим требованиям безопасности, предъявляемым к промышленным объектам.

Преимущества и особенности

•  Предназначен для работы во взрывоопасных зонах 1 и 2
•  Соответствует стандартам ATEX
•  Подходит для газов и паров групп IIA, IIB и водорода
•  Вертикальный выброс воздуха
•  Низкий уровень шума
•  Надёжная и долговечная конструкция

Конструкция и исполнение

Корпус вентилятора выполнен из оцинкованной листовой стали, что обеспечивает устойчивость к коррозии. Дополнительный пластиковый кожух защищает оборудование от атмосферных воздействий.

Двигатель вынесен за пределы воздушного потока, что снижает его тепловую нагрузку и увеличивает срок службы.

Для удобства транспортировки предусмотрены прочные проушины, позволяющие выполнять монтаж с помощью подъёмной техники.

Рабочие условия и безопасность

Вентилятор рассчитан на эксплуатацию при температуре окружающей среды от -20°C до +60°C и полностью соответствует требованиям директивы 2014/34/ЕС (ATEX).

Виды защиты:

• взрывонепроницаемая оболочка («d»)
• конструктивная безопасность («c»)

Температурный класс — T4.

Двигатель и управление

Установлен трёхфазный асинхронный электродвигатель:

• степень защиты IP55
• класс энергоэффективности IE3
• режим работы — непрерывный (S1)

Скорость вращения регулируется с помощью частотного преобразователя в диапазоне 20–50 Гц.

Контроль температуры осуществляется через встроенные терморезисторы. При превышении допустимых значений система безопасности автоматически отключает вентилятор от электросети.

Подключение

Электрическое подключение выполняется через клеммную коробку на двигателе. В комплект входит взрывозащищённый кабельный ввод (Ex d).

Дополнительные опции

По запросу доступны специальные исполнения:

• версии для работы в сетях с частотой 60 Гц
