Осевой вентилятор DAS 100/4 выполнен в настенном исполнении со стальным кольцевым корпусом и предназначен для эффективного удаления воздуха из помещений. Трёхфазная конструкция обеспечивает стабильную работу и высокую производительность в коммерческих и промышленных условиях.

Основные преимущества

•  Оптимален для настенного монтажа
•  Высокая эффективность вентиляции при низком уровне шума
•  Устойчивая работа без вибраций
•  Прочная конструкция с защитой от внешних воздействий
•  Соответствие европейским нормам энергоэффективности

Конструкция и исполнение

Вентилятор оснащён прочным стальным кольцевым корпусом с защитным эпоксидным покрытием, устойчивым к атмосферным воздействиям. На стороне всасывания установлена защитная решётка с лакокрасочным покрытием.

Рабочее колесо имеет 8–10 лопастей и изготовлено из полиамида, армированного стекловолокном, что обеспечивает надёжность и длительный срок службы.

Благодаря динамической балансировке крыльчатки и двигателя (уровень качества 6.3 по DIN ISO 1940-1) достигается минимальный уровень вибрации при работе.

Рабочие параметры

• Температурный диапазон эксплуатации: от -10°C до +50°C
• Высокий КПД вентиляции
• Пониженный уровень шума

Оборудование соответствует требованиям регламента ЕС № 327/2011 и директивы 2009/125/EC (экодизайн).

Направление воздушного потока

Направление потока указано на корпусе. Вентилятор предназначен исключительно для вытяжной вентиляции (вращение по часовой стрелке).

Двигатель

Установлен трёхфазный асинхронный электродвигатель с параметрами:

• питание: 400 В / 50 Гц
• степень защиты: IP55

Важно: модель не предназначена для перемещения воздуха с высоким содержанием водяного пара.

Регулировка скорости возможна с помощью частотного преобразователя (например, серии MFU), за исключением некоторых моделей, включая DAS 71/8.

Для безопасной эксплуатации необходимо предусмотреть:

• термозащиту двигателя (предоставляется заказчиком)
• защиту от перегрузки с использованием автомата защиты двигателя

Подключение

Подключение осуществляется через клеммную коробку, расположенную непосредственно на двигателе.

Требования безопасности

• Для моделей мощностью свыше 4 кВт рекомендуется применение пусковой схемы «звезда–треугольник» для ограничения пускового тока
• Перед запуском необходимо установить защиту от доступа к крыльчатке согласно стандарту DIN EN ISO 13857
• Управление через трансформатор не допускается

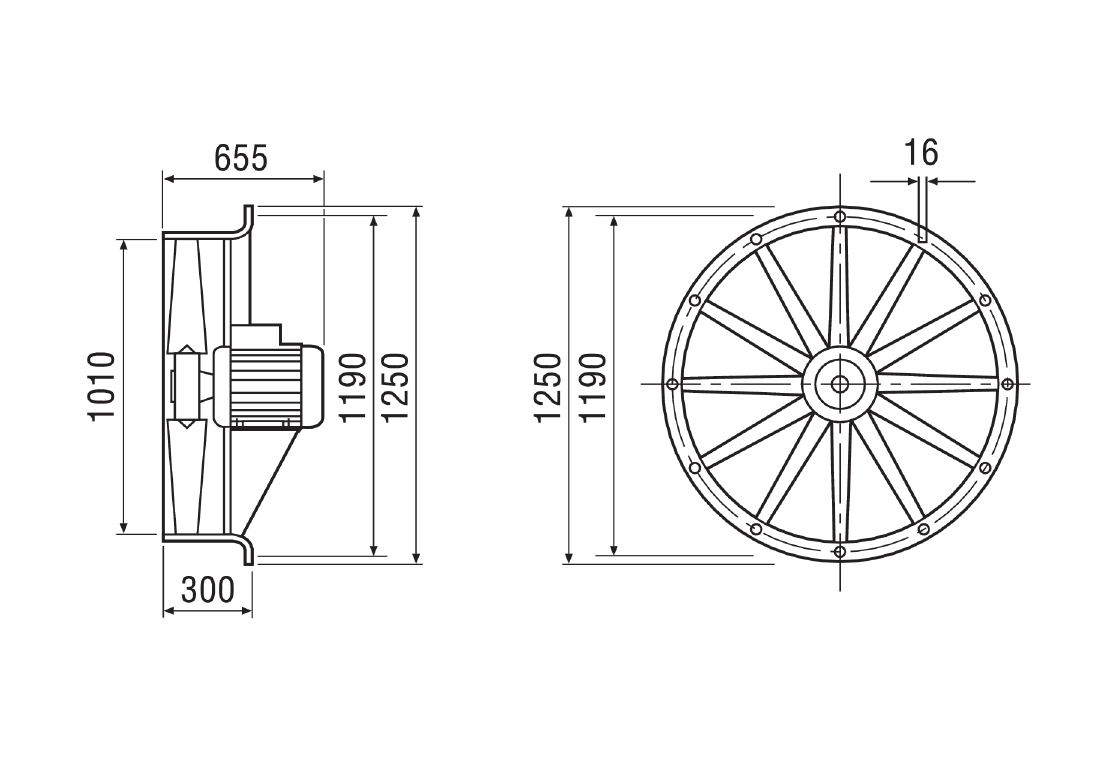

Габаритые размеры

Схема подключения
