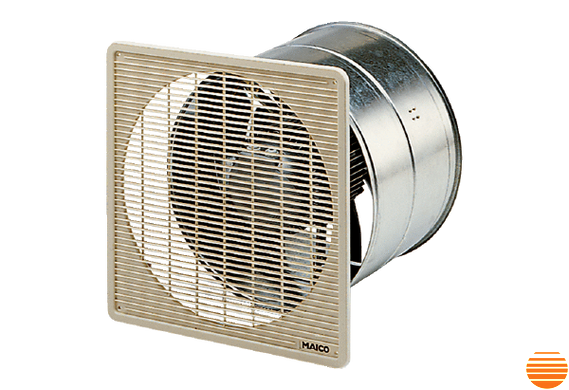

DZF 40/6 B — мощный осевой вентилятор для скрытой установки, разработанный для эффективной вентиляции помещений при минимальном уровне шума. Идеален для профессионального применения, где важны надежность, долговечность и высокая производительность.

Основные преимущества

•  Скрытый монтаж — аккуратная интеграция в стену без нарушения дизайна
•  Универсальная установка — вентилятор можно монтировать в любом положении
•  Трехфазный двигатель (400 В / 50 Гц) — стабильная и мощная работа
•  Высокая эффективность при минимальном шуме
•  Степень защиты IP55 (исключение: DZF… D – IP54)
•  Минимальная вибрация благодаря динамически сбалансированной крыльчатке
•  Долговечность — качественные материалы и тихие подшипники
•  Не требует обслуживания

Конструкция и материалы

• Корпус из оцинкованной листовой стали
• 8-лопастная крыльчатка из армированного стекловолокном полиамида
• Перламутрово-белая защитная решетка с защитой от прикосновения
• Соответствует стандарту безопасности DIN EN ISO 13857

Функциональные особенности

• Регулируемая скорость вращения (с помощью опционального 5-ступенчатого трансформатора)
• Реверсивный режим работы (снижение производительности примерно на 35% при обратном направлении потока)
• Встроенная термозащита от перегрузки
• Четко обозначенное направление воздушного потока

Подключение и эксплуатация

• Подключение через клеммную коробку под крышкой двигателя
• Подключение к выключателю с полной защитой двигателя (например, MV 25-1) или к цепи управления контактора
• Предназначен для стандартной вытяжной вентиляции
• ⚠️ Не подходит для воздуха, насыщенного водяным паром
• Перед вводом в эксплуатацию необходимо обеспечить защиту от прикосновения к крыльчатке

Дополнительные опции (по заказу)

• Исполнение под другие напряжения и частоты
• Однофазные двигатели с термоконтактами или терморезисторами
• Алюминиевая крыльчатка
• Работа при низких температурах (< -20 °C) по согласованию
• Эксплуатация с частотными преобразователями — только по согласованию с заводом-производителем

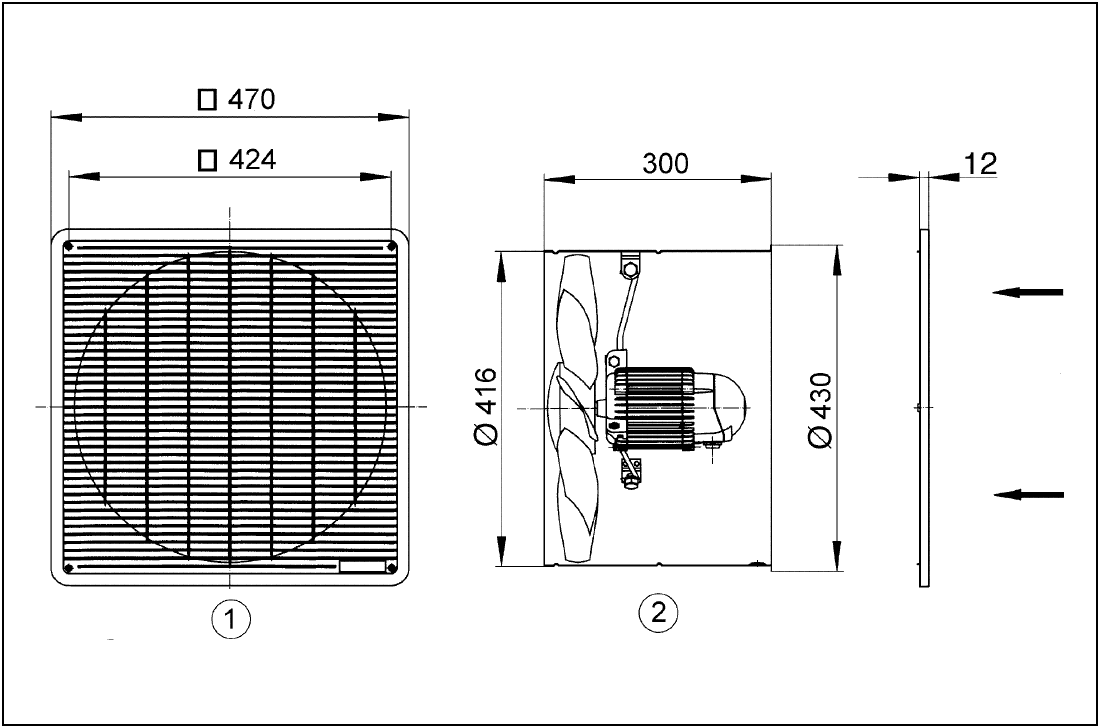

Габаритный чертеж

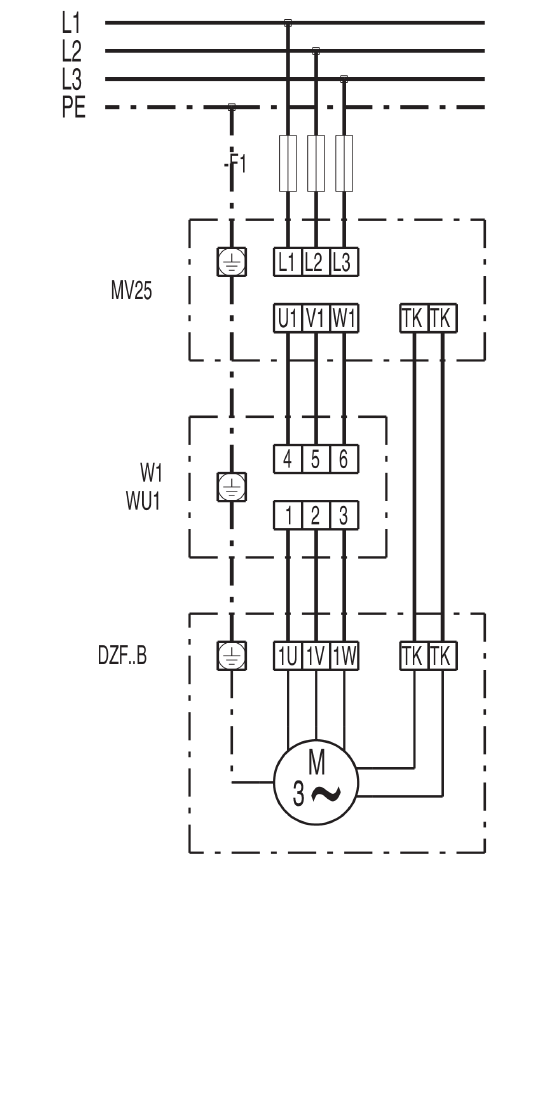

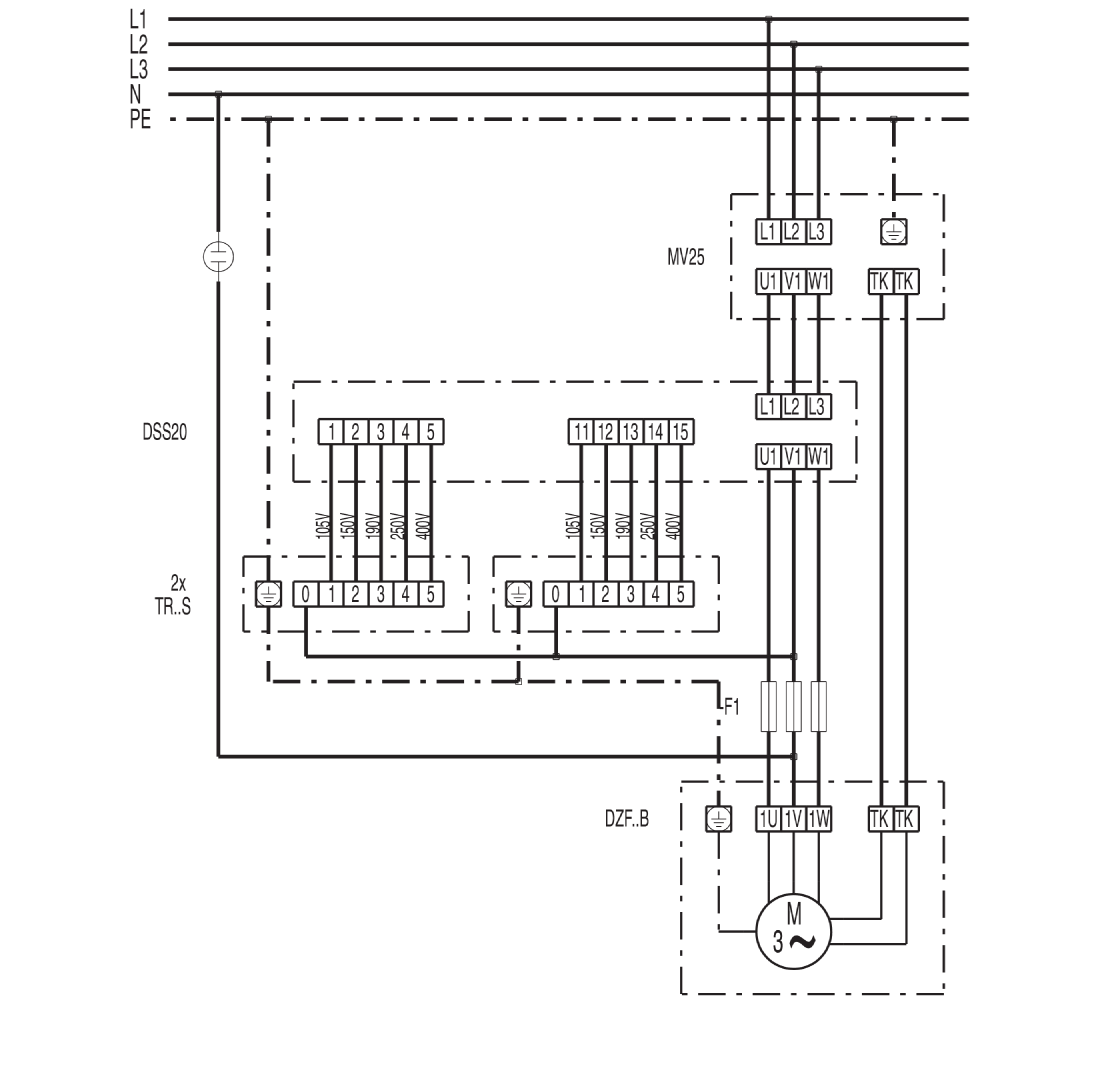

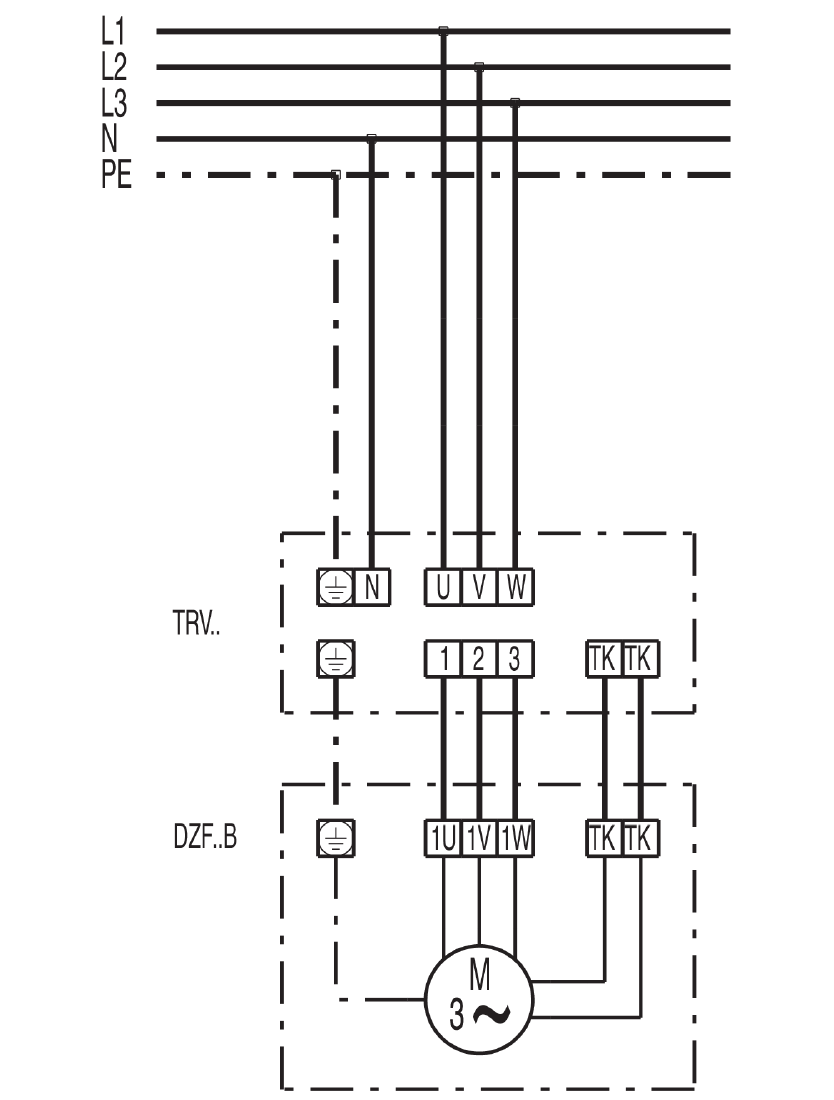

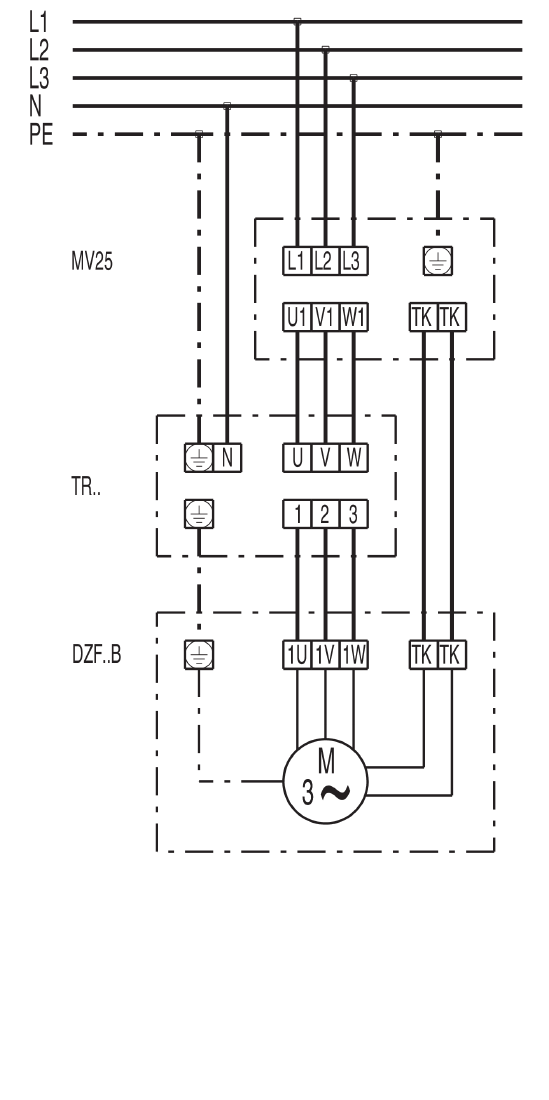

Схемы подключения

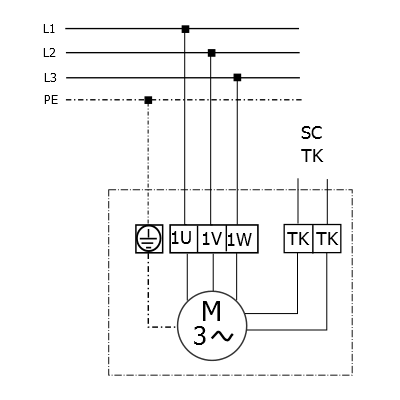

DZQ/DZS/DZF..B стандартное исполнение (вращение по часовой стрелке, 1 скорость вращения)

SC – защитный контакт

TK – термоконтакт

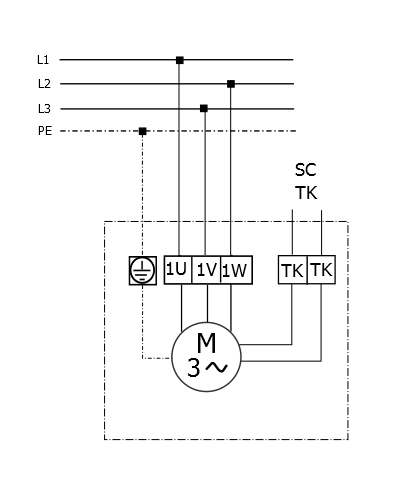

DZQ/DZS/DZF..B стандартное исполнение (вращение против часовой стрелки, 1 скорость вращения)

SC – защитный контакт

TK – термоконтакт
