Maico DZQ 35/2 B Ex e осевой настенный вентилятор с взрывозащитой, предназначенный для безопасной работы в газовой среде. Идеально подходит для промышленных и коммерческих помещений, где требуется надёжная вентиляция в зонах с повышенной опасностью взрыва.

Особенности и преимущества

• Взрывозащищённое исполнение с сертификатами ATEX и IECEx, разрешённое для работы с газами IIA, IIB и водородом.
• Подходит для эксплуатации в зонах 1 и 2.
• Вид защиты: «e» — повышенная безопасность, «c» — конструктивная безопасность.
• Температурный диапазон работы: от -20°C до +40°C.
• Степень защиты IP64 обеспечивает полную защиту от пыли и влаги.
• Универсальный монтаж в любом положении.

Корпус и конструкция

• Защитная решётка на всасывающей стороне предотвращает случайный контакт с лопастями.
• Прочный корпус с монтажной плитой и крышкой для защиты от дождя выполнен из оцинкованной стали.
• Горизонтальный выпуск воздуха, обеспечивающий равномерное распределение потока.
• Возможность переключения между приточной и вытяжной вентиляцией.

Крыльчатка и поток воздуха

• Осевая крыльчатка изготовлена из токопроводящей пластмассы для безопасной работы.
• Динамически и статически сбалансированная комбинация двигателя и крыльчатки снижает вибрации и шум.
• Направление потока промаркировано для удобства установки.

Электродвигатель

• Надёжный трёхфазный двигатель с подшипниками, не требующий обслуживания.
• Поддержка реверсивного режима: при обратном направлении потока объём воздуха снижается примерно на 35%.
• Режим работы: непрерывный (S1).
• Контроль температуры двигателя с помощью терморезисторов через безопасную систему отключения.
• Рекомендуемые системы безопасности: MAICO MVS 6 или TMS.

Подключение и эксплуатация

• Соединительный кабель: ~1,7 м, отдельная клеммная коробка с взрывозащитным сальником.
• Перед запуском обязательно обеспечить защиту от прикосновения к лопастям согласно стандарту DIN EN ISO 13857.

Специальные возможности

• Возможность работы с направленным потоком воздуха для приточной вентиляции.
• Под заказ возможны специальные напряжения и частоты.
• Работа при температуре ниже -20°С возможна по запросу.
• Согласование с заводом необходимо при эксплуатации с преобразователями частоты.

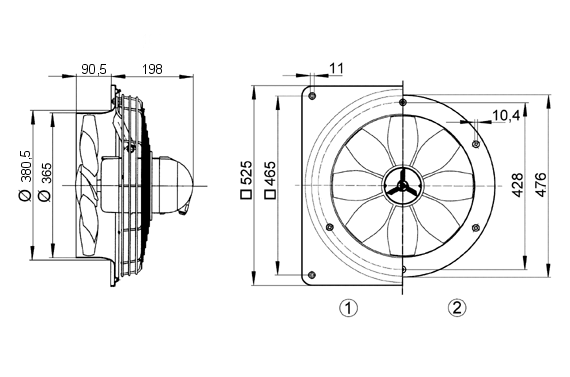

Габаритный чертеж

1. Стальной настенный корпус = исполнение EZQ/DZQ
2. Стальной кольцевой настенный корпус = исполнение EZS/DZS

Направление потока воздуха промаркировано.

Стандартный режим вытяжного воздуха, направление потока воздуха через всасывание двигателя.

Схемы подключения
