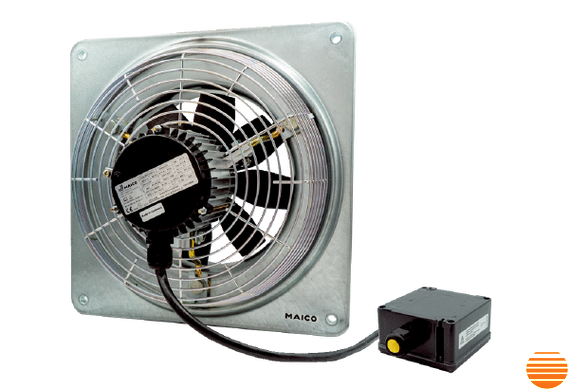

Надежный осевой настенный вентилятор Maico DZQ 35/4 B Ex t, предназначенный для работы в пылевых средах с зонами повышенной взрывоопасности (зоны 21 и 22). Обеспечивает безопасную и эффективную вентиляцию промышленных помещений, складов и производственных цехов.

Основные преимущества

• Взрывозащищенное исполнение с сертификатами ATEX и IECEx для газов группы IIIA и IIIC.
• Защита от воспламенения: корпусная («t») и конструктивная («c»).
• Степень защиты IP64 для надежной работы в пыльных и влажных условиях.
• Рабочий диапазон температур: от -20°C до +40°C.
• Возможность переключения на приточную или вытяжную вентиляцию.
• Монтаж возможен в любом положении.

Конструкция и корпус

• Квадратный настенный корпус (серии EZQ/DZQ Ex t) или стальной кольцевой корпус (серии EZS/DZS Ex t).
• Прочная монтажная плита и защитная крышка от дождя из оцинкованной стали.
• Защитная решетка на стороне всасывания предотвращает случайный контакт с лопастями.
• Горизонтальный выпуск воздуха.

Крыльчатка и поток воздуха

• Осевая крыльчатка из токопроводного пластика, статически и динамически сбалансирована (G 6.3, BV-3, ISO 14694).
• Направление воздушного потока промаркировано для удобства монтажа.
• Стандартный режим: вытяжная вентиляция с потоком воздуха через обдув двигателя.

Двигатель

• Надежный трехфазный двигатель с подшипниками, не требует обслуживания.
• Поддержка реверсивного режима: при обратном направлении потока объем воздуха уменьшается примерно на 35%.
• Непрерывный режим работы (S1).
• Возможность регулировки скорости вращения трансформатором (за исключением DZ.. 35/2 B Ex).
• Контроль температуры двигателя с помощью терморезисторов через безопасную систему отключения (рекомендуется MAICO MVS 6 или TMS).

Подключение

• EZ .. Ex ..: кабель ~0,5 м
• DZ .. Ex ..: кабель ~1,7 м
• Отдельная клеммная коробка с взрывозащищенным сальником.

Системы безопасности

• Обязательное использование терморезисторной системы отключения для защиты двигателя.
• Возможное применение MVS 6 или TMS для контроля максимальной температуры и безопасной эксплуатации в зонах повышенной взрывоопасности.

Специальные исполнения

• Направление потока В для приточной вентиляции.
• Возможность специальных напряжений и частот по запросу.
• Работа при температурах ниже -20°C возможна после согласования с заводом.
• Согласование с производителем обязательно при использовании частотных преобразователей.

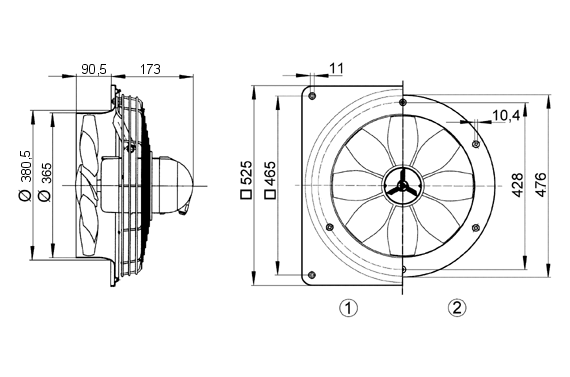

Габаритный чертеж

1. Стальной настенный корпус = исполнение EZQ/DZQ
2. Стальной кольцевой настенный корпус = исполнение EZS/DZS

Направление потока воздуха промаркировано.

Стандартный режим вытяжного воздуха, направление потока воздуха через всасывание двигателя.

Схемы подключения
