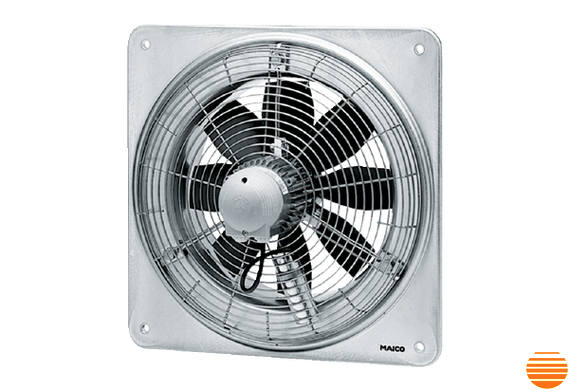

Осевой настенный вентилятор DZQ 56/6 B с квадратным настенным корпусом предназначен для открытого монтажа. Может использоваться как для вытяжной, так и для приточной вентиляции.

Особенности и преимущества

• Работа без вибраций благодаря динамически сбалансированному рабочему колесу и двигателю (класс 6.3 по DIN ISO 1940-1)
• Высокий коэффициент полезного действия вентиляции
• Низкий уровень шума при работе
• Долговечность за счёт использования высококачественных материалов и малошумных подшипников
• Универсальный монтаж: вентилятор можно устанавливать в любом положении

Конструкция и материалы

• Корпус, монтажная плита, всасывающее сопло и защитная крышка от дождя выполнены из оцинкованной стали
• Защитная решётка на стороне всасывания обеспечивает защиту от случайного контакта (DIN EN ISO 13857)
• Рабочее колесо с 8 лопастями из полиамида, армированного стекловолокном

Двигатель и управление

• Трёхфазный асинхронный двигатель серии DZQ/DZS
• Напряжение питания: 400 В, 50 Гц
• Степень защиты: IP55 (для моделей DZQ ... D — IP54)
• Режим работы: непрерывный S1
• Регулируемая скорость вращения (за исключением моделей DZQ 40/2 B и DZS 40/2 B)
• Возможность реверса: при обратном направлении потока воздуха объёмный расход уменьшается примерно на 35%
• Термическая защита от перегрузки серийно предусмотрена (для моделей DZQ/DZS 25/4 D и всех осевых настенных вентиляторов с переключением полюсов — по запросу)
• В вентиляторах с переключением полюсов: защита от перегрузки обеспечивается через выключатель полной защиты двигателя, устанавливаемый заказчиком
• В двигателях с соотношением скоростей 8/4 или 4/2 переключение полюсов осуществляется по схеме Деландера

Электрическое подключение

• Подключение к клеммной коробке под крышкой двигателя
• Подключение к выключателю полной защиты или к цепи управления контактора

Требования безопасности

Перед вводом вентилятора в эксплуатацию необходимо обеспечить защиту от случайного контакта с крыльчаткой (например, защитной решёткой SG от Maico) в соответствии с DIN EN ISO 13857.

Специальные исполнения

По запросу и за дополнительную цену возможны:

• Изменение направления потока для режима приточной вентиляции (через обдув двигателя)
• Специальные напряжения и частоты
• Однофазные двигатели с термоконтактами или терморезисторами с выводом на клеммы
• Отверстия для отвода конденсата
• Повышенная защита от коррозии
• Алюминиевые крыльчатки
• Работа при температурах ниже -20°С (по согласованию)
• Использование с частотными преобразователями (согласовывается с заводом-изготовителем)

Выполнение специальных заказов проверяется индивидуально.

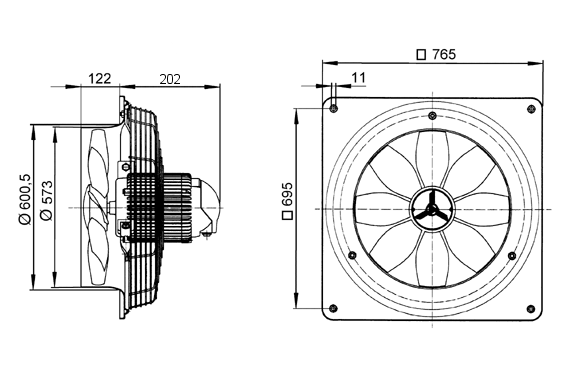

Габаритный чертеж

1. Стальной настенный корпус = исполнение EZQ/DZQ
2. Стальной кольцевой настенный корпус = исполнение EZS/DZS

Направление потока воздуха промаркировано.

Стандартный режим вытяжного воздуха, направление потока воздуха через всасывание двигателя.

Схемы подключения

DZQ/DZS/DZF..B стандартное исполнение (вращение по часовой стрелке, 1 скорость вращения)

SC – защитный контакт

TK – термоконтакт

DZQ/DZS/DZF..B стандартное исполнение (вращение против часовой стрелки, 1 скорость вращения)

SC – защитный контакт

TK – термоконтакт

DZQ / DZS..B с 5-ступенчатым трансформатором TRV..

DZQ / DZS..B 1 скорость вращения с выключателем полной защиты двигателя MV 25

DZQ / DZS..B с реверсивным переключателем W 1 / WU 1 и выключателем полной защиты двигателя MV 25

DZQ / DZS..B с 5-ступенчатым трансформатором TR

DZQ / DZS..B с 5-ступенчатым трансформатором, шкаф управления TR..S, 5-ступенчатый переключатель DSS 20 и выключатель полной защиты двигателя MV 25
