ABB ACQ580-01-07A6-2 — компактный частотный преобразователь настенного исполнения, разработанный для насосных систем водоснабжения и водоотведения. Привод предназначен для гибкой установки без шкафа управления и обеспечивает надёжную работу в стандартных и тяжёлых условиях эксплуатации.

Исполнения IP21 и IP55 имеют одинаковый монтажный контур, что упрощает проектирование и замену оборудования. Версия IP55 подходит для эксплуатации в условиях повышенной влажности и запылённости без использования дополнительных защитных кожухов.

Привод может комплектоваться встроенным главным выключателем и EMC-фильтром категории C1, что повышает безопасность, сокращает время монтажа и снижает затраты на установку. Опция фланцевого монтажа улучшает охлаждение и позволяет использовать шкафы меньших размеров.

Для шкафной установки доступно исполнение IP20 без кабельного ввода.

Ключевые преимущества:

• настенный монтаж, компактная конструкция;

• классы защиты IP21 / IP55;

• встроенные опции безопасности и EMC;

• фланцевый монтаж для оптимального охлаждения;

• удобство интеграции в шкафы управления.

Основные характеристики

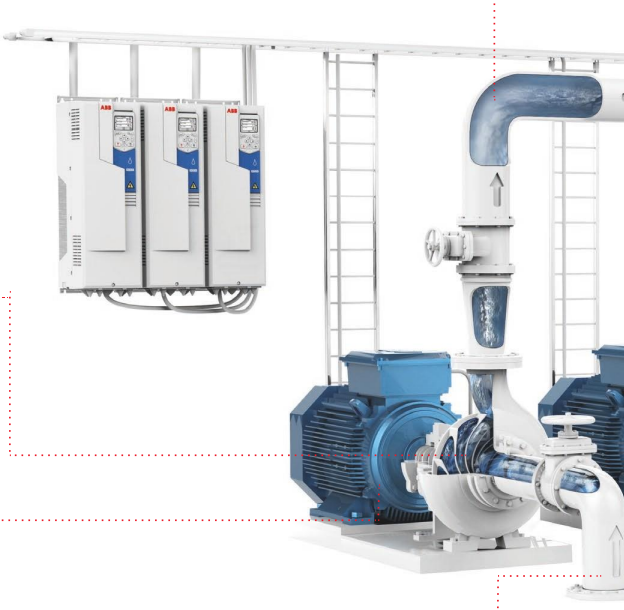

Встроенные функции для насосных применений

ABB ACQ580  оснащён набором специализированных насосных функций, которые повышают надёжность и эффективность системы:

• плавное заполнение трубопровода для предотвращения скачков давления;

• управление разгоном и торможением двигателя;

• приоритетное подключение насосов в зависимости от нагрузки;

• режим «сна» при низком водоразборе;

• многодвигательное управление с автоматическим распределением нагрузки;

• функция расчёта расхода без использования внешних датчиков;

• защита от «сухого хода», аварий по давлению и расходу.

Повышение энергоэффективности

Встроенный оптимизатор энергопотребления и счётчики электроэнергии позволяют постоянно контролировать затраты и подбирать наиболее экономичный режим работы. Привод особенно эффективен при работе на частичных нагрузках, что характерно для большинства насосных станций, и помогает существенно снизить эксплуатационные расходы.

Удобство настройки и эксплуатации

Интуитивно понятная панель управления с русифицированным меню и ассистентами настройки обеспечивает быстрый ввод в эксплуатацию. Пользователь получает доступ к диагностике, журналу событий, текущим параметрам процесса и сообщениям об ошибках, что упрощает обслуживание и сокращает время простоя оборудования.

Надёжность и безопасность

Преобразователь частоты разработан с учётом требований водной отрасли и устойчив к сложным условиям эксплуатации, таким как высокая влажность, пыль и вибрации. Встроенные функции защиты двигателя и технологического процесса повышают безопасность работы и минимизируют риск аварийных ситуаций.

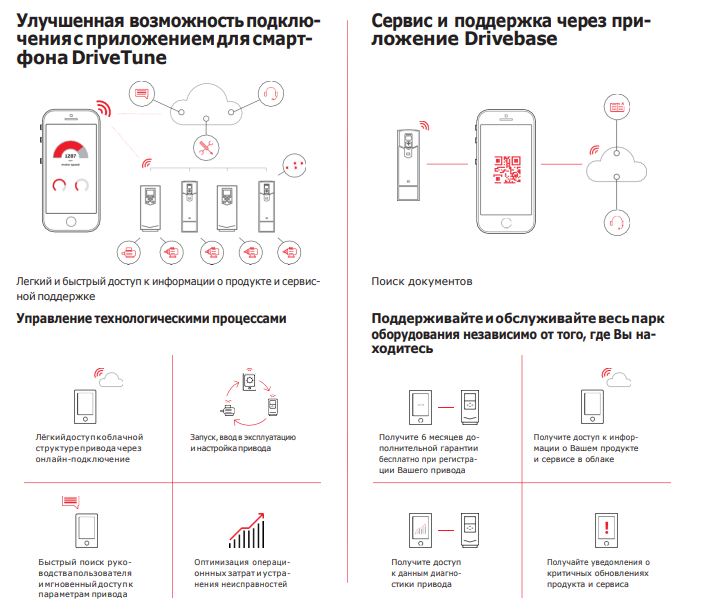

Удалённый мониторинг и контроль

Возможность удалённого мониторинга позволяет передавать данные о работе привода и технологического процесса без дополнительного оборудования. Доступ к параметрам осуществляется через стандартный веб-браузер, что упрощает контроль состояния системы и снижает затраты на техническое обслуживание.

Быстрая конфигурация и расширенные возможности управления

Для упрощения настройки и обслуживания преобразователь частоты ABB ACQ580 поддерживает несколько инструментов быстрой конфигурации и мониторинга, которые позволяют существенно сократить время ввода оборудования в эксплуатацию и повысить удобство дальнейшей работы.

Адаптер холодного подключения CCA-01

Адаптер CCA-01 предназначен для загрузки и копирования параметров в привод без подачи питающего напряжения. Это особенно удобно при серийной настройке оборудования или при замене привода на объекте. Устройство обеспечивает гальваническую развязку между последовательным интерфейсом и платой управления, повышая безопасность и надёжность процесса конфигурирования.

Программное обеспечение Drive Composer

ПО Drive Composer позволяет быстро и согласованно настраивать привод, выполнять пусконаладку, а также осуществлять мониторинг и диагностику всего семейства универсальных приводов ABB.
Бесплатная версия программы обеспечивает базовый функционал — запуск привода, настройку параметров и сервисное обслуживание. Профессиональная версия Drive Composer Pro расширяет возможности пользователя за счёт углублённой диагностики, визуализации структуры управления, адаптивного программирования и расширенного мониторинга.

Подключение программного обеспечения к приводу осуществляется через USB-порт интеллектуальной панели управления. Вся информация о работе привода, изменениях параметров, ошибках, резервных копиях и событиях может быть сохранена в отдельный файл, что упрощает анализ и ускоряет поиск неисправностей.

Удалённый мониторинг с модулем NETA-21

Модуль NETA-21 обеспечивает удалённый доступ к приводу через локальную сеть Ethernet или Интернет без использования дополнительного оборудования. Встроенный веб-сервер и совместимость со стандартными браузерами позволяют удобно работать с параметрами через веб-интерфейс.

С помощью удалённого мониторинга пользователь может контролировать нагрузку, время работы, энергопотребление, значения входов и выходов, а также получать информацию о состоянии и температуре узлов двигателя. Это значительно сокращает время простоя оборудования, снижает эксплуатационные затраты и повышает эффективность технического обслуживания.

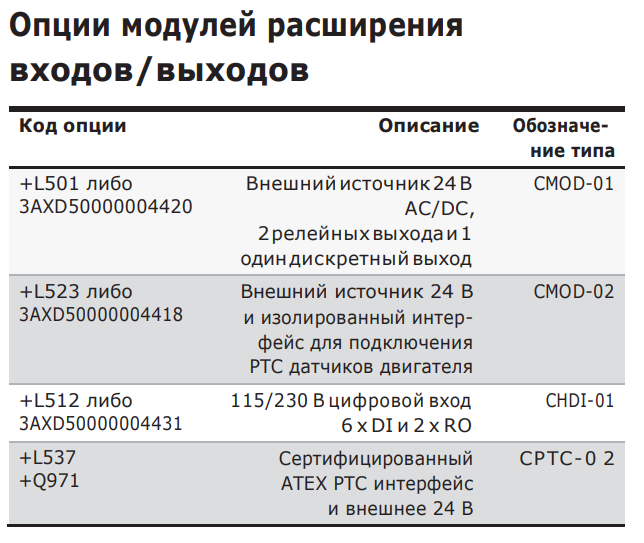

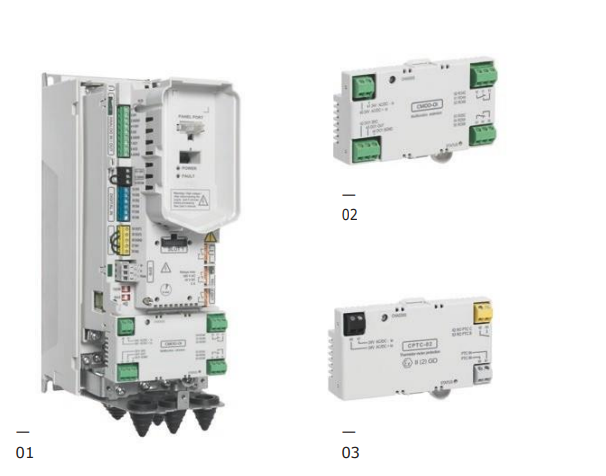

Модули расширения входов/выходов

Подключение к системам автоматизации и промышленным сетям

Преобразователи частоты серии ABB ACQ580 разработаны с учётом требований современных систем автоматизированного управления и легко интегрируются в различные сети промышленной связи. Приводы поддерживают широкий спектр протоколов Fieldbus, что делает их универсальным решением для объектов водоснабжения и водоотведения. Базовая поддержка Modbus RTU встроена в привод по умолчанию, а для работы с другими протоколами используются адаптеры, устанавливаемые в слот расширения.

Мониторинг параметров работы привода

ACQ580 позволяет организовать циклический обмен данными с системой управления. Пользователь может выбрать необходимые параметры и текущие сигналы, такие как скорость вращения, крутящий момент, ток двигателя и другие значения, для постоянного мониторинга процесса. Это обеспечивает прозрачность работы оборудования и упрощает контроль технологических режимов.

Диагностика и передача аварийных сообщений

Диагностика привода осуществляется через промышленный протокол связи путём передачи аварийных и предупредительных сигналов в систему автоматизации. Такой подход повышает точность контроля, улучшает надёжность работы и позволяет интегрировать привод с различными человеко-машинными интерфейсами и диспетчерскими системами.

Упрощение подключения и снижение затрат

Использование единой шины промышленной связи вместо большого количества традиционных управляющих кабелей снижает затраты на монтаж, повышает надёжность соединений и увеличивает гибкость всей системы управления. Это особенно важно для масштабных насосных станций и распределённых объектов.

Удобство проектирования и ввода в эксплуатацию

Применение промышленных протоколов позволяет разделить силовое подключение привода и подключение цепей управления. Благодаря этому возможен поэтапный ввод в эксплуатацию отдельных участков системы, что сокращает сроки монтажа и упрощает пусконаладочные работы.

Поддерживаемые промышленные протоколы

В зависимости от установленного адаптера привод ABB ACQ580 может работать со следующими протоколами:

• DeviceNet (адаптер FDNA-01);

• PROFIBUS-DP (адаптер FPBA-01);

• Modbus RTU (встроен / адаптер FSCA-01);

• EtherNet/IP™, Modbus TCP, PROFINET (адаптеры FENA-11 и FENA-21, в том числе двухпортовые решения).

Такая универсальность обеспечивает надёжный обмен данными между приводом и системой автоматизации, облегчает масштабирование и адаптацию оборудования под требования конкретного проекта.

Поддержка различных типов электродвигателей

Привод поддерживает управление асинхронными двигателями, двигателями с постоянными магнитами и синхронными двигателями с реактивным ротором. Это делает его универсальным решением для модернизации и проектирования новых насосных систем с высокими требованиями к энергоэффективности.

Широкие возможности подключения к системам автоматизации

Преобразователи частоты серии ABB ACQ580 легко интегрируются в современные системы автоматизированного управления. Пользователь может выбрать подходящую стандартную конфигурацию под конкретную задачу без сложной доработки схемы управления.

Привод оснащён двумя слотами расширения, предназначенными для установки модулей дополнительных входов и выходов, а также адаптеров промышленных протоколов связи. Это позволяет гибко настраивать обмен данными, подключать оборудование к различным системам диспетчеризации и обеспечивать надёжную связь между приводом и контроллерами. Такая архитектура упрощает проектирование, ускоряет монтаж и делает систему масштабируемой с учётом будущих требований.

Габаритные размеры
