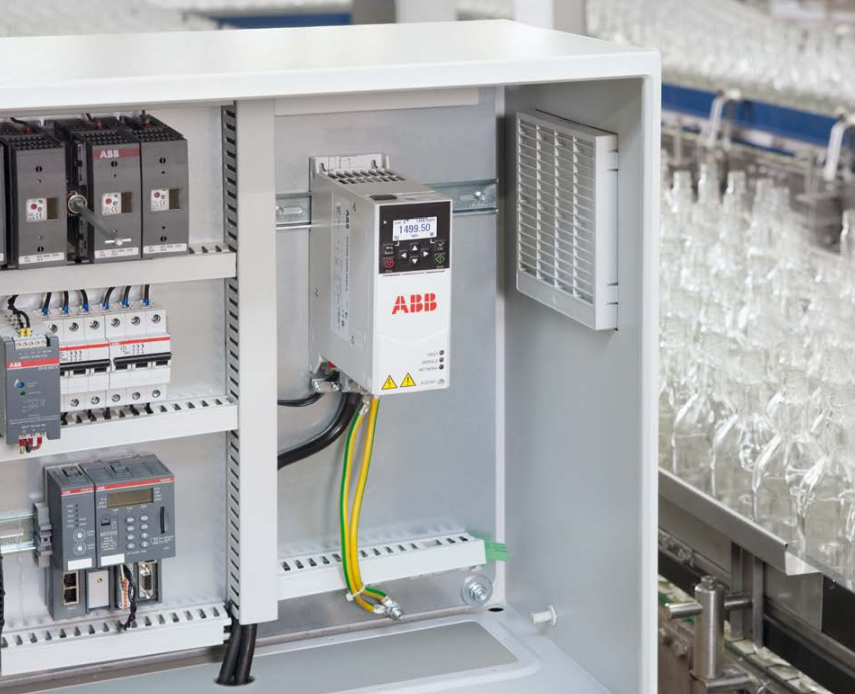

ABB ACS380-040S-03A7-2 – современный частотный преобразователь мощностью 0,55 кВт для сети 220 В, созданный для стабильной, безопасной и энергоэффективной работы электродвигателей. Идеальное решение для машиностроения и автоматизированных систем, где важны надежность и быстрый ввод в эксплуатацию.

Области применения

• машиностроение

• конвейеры и транспортные системы

• упаковочное оборудование

• насосы и вентиляторы

• складская и логистическая автоматизация

• промышленное и коммерческое оборудование

Производительность и управление двигателем

ACS380 обеспечивает точное и стабильное управление электродвигателем благодаря современным алгоритмам регулирования. Привод поддерживает:

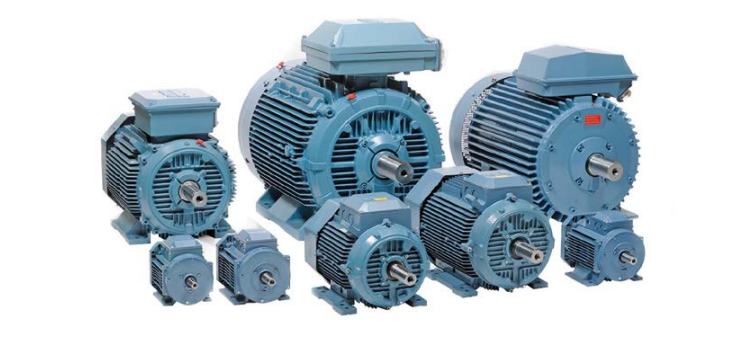

• асинхронные двигатели

• двигатели с постоянными магнитами

Он обеспечивает высокий пусковой момент, точное поддержание скорости, стабильный крутящий момент и быструю реакцию на изменение нагрузки — как с обратной связью, так и без неё. Привод может применяться даже в простых задачах позиционирования при использовании внешнего контроллера движения.

Дополнительно реализованы функции снижения шума двигателя за счёт оптимизации энергопотребления и изменения частоты коммутации.

 Встроенная логика и адаптивное программирование

Преобразователь оснащён функцией адаптивного программирования, которая входит в стандартную комплектацию. Она позволяет настраивать логику работы привода с помощью последовательных алгоритмов или стандартных функциональных блоков.

В ряде применений это позволяет отказаться от использования внешнего ПЛК, упростить систему управления и снизить общую стоимость проекта. По сути, внутри привода реализован «мини-ПЛК», адаптируемый под конкретный технологический процесс.

Удобный ввод в эксплуатацию и панели управления

В стандартной комплектации ACS380 оснащается встроенной панелью управления с контрастным графическим дисплеем. Интуитивно понятное меню позволяет быстро задать основные параметры и запустить привод без необходимости глубокого изучения документации.

Поддерживаются различные варианты панелей управления:

• ACS-AP-I — универсальная панель с поддержкой русского языка

• ACS-AP-S — интеллектуальная панель расширенного функционала

• ACS-AP-W — панель с Bluetooth для работы со смартфоном

• ACS-BP-S — базовая панель для установки на дверцу шкафа

Доступны монтажные основания для скрытого и внешнего крепления панели, что позволяет повысить класс защиты шкафа управления.

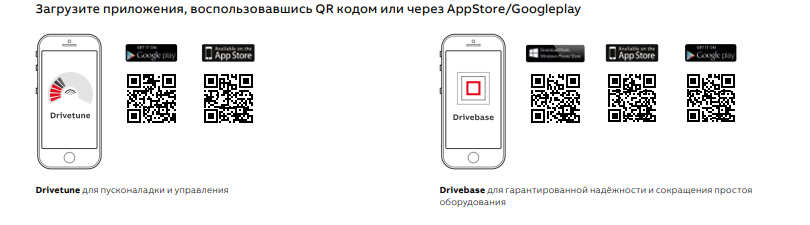

Мобильные приложения и сервис ABB

Привод поддерживает работу с мобильным приложением ABB DriveTune, которое позволяет:

• выполнять ввод в эксплуатацию

• изменять параметры

• диагностировать неисправности

• получать полный доступ к настройкам привода

Через приложение ABB Drivebase пользователь получает доступ к технической документации, сервисной поддержке и инструментам обслуживания. Это значительно сокращает время поиска информации и ускоряет устранение неполадок.

Связь и интеграция в системы автоматизации

ACS380 легко интегрируется в системы автоматизации благодаря поддержке промышленных протоколов. Подключение к ПЛК, системам ввода-вывода и другим устройствам осуществляется через промышленную шину, что снижает затраты на прокладку кабелей.

Поддерживаются протоколы:

• PROFIBUS DP

• CANopen

• EtherCAT

• EtherNet/IP

• Modbus TCP

• PROFINET IO

• Ethernet POWERLINK

Адаптеры устанавливаются в слот расширения привода.

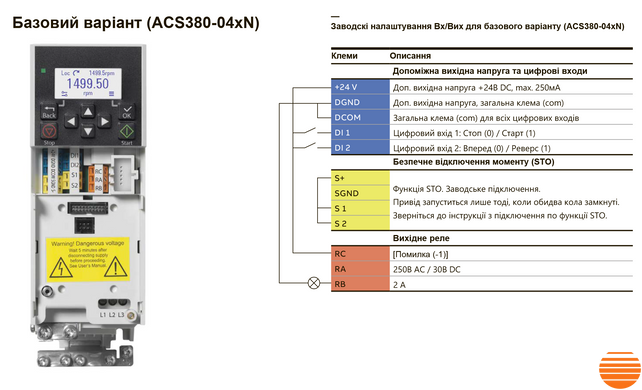

Расширение входов/выходов и обратная связь

Функциональные возможности привода могут быть расширены с помощью дополнительных модулей:

• модули аналоговых и цифровых входов/выходов

• релейные модули

• интерфейсы подключения энкодеров HTL и TTL

Это позволяет гибко адаптировать привод под конкретные задачи и подключать датчики обратной связи.

Торможение и безопасность

ACS380 оснащён встроенным тормозным прерывателем в стандартной комплектации. Он обеспечивает:

• эффективное динамическое торможение

• контроль состояния тормозного резистора

• защиту от коротких замыканий и перегрева

Функция управления механическим тормозом реализована программно и обеспечивает корректное удержание и отпускание тормоза даже при отсутствии питания.

Тормозные резисторы поставляются отдельно. Допускается использование резисторов сторонних производителей при соблюдении требований по сопротивлению и тепловой мощности.

Электромагнитная совместимость и качество питания

Привод оснащён встроенным EMC-фильтром, снижающим уровень высокочастотных помех. Соответствует требованиям стандарта EN 61800-3.

В зависимости от исполнения поддерживаются категории EMC C2 и C3, а категория C1 достигается при использовании внешнего фильтра. При необходимости снижения гармонических искажений допускается применение входного дросселя и du/dt-фильтров.

Охлаждение и защита

ACS380 оснащён вентилятором охлаждения с регулируемой скоростью вращения. Допустимая температура окружающей среды:

• до +50 °C — без снижения характеристик

• до +60 °C — с дерейтингом

Для защиты допускается использование стандартных плавких предохранителей и автоматических выключателей согласно рекомендациям производителя.

Надёжность и срок службы

Привод рассчитан на работу в тяжёлых условиях эксплуатации:

• защитное покрытие печатных плат

• сниженный поток воздуха через плату управления

• защита от замыканий на землю с контролем тока по трём фазам

Каждый привод проходит заводские испытания при максимальной температуре и номинальной нагрузке.

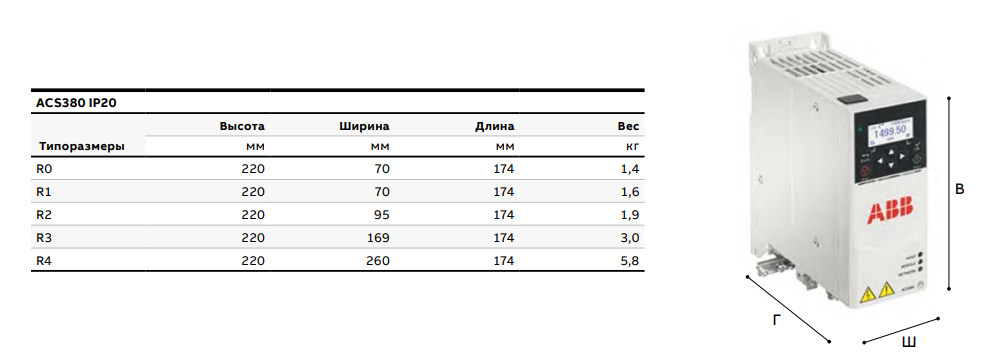

Габаритные размеры
