Приточно-вытяжная установка Maico GenioVent.x 900 F R-E-SU — это мощное вентиляционное решение в вертикальном корпусе, предназначенное для обслуживания объектов площадью до 800–900 м². Модель сочетает в себе флагманскую производительность, технологию сохранения влажности и полную автономность за счет электрического подогрева.
Индекс «SU» означает стандартную комплектацию системы управления, которая ориентирована на максимальную надежность и простоту в повседневной эксплуатации.
Техническая расшифровка модификации
-
900: Флагманская мощность в линейке — воздухообмен до 900 м³/ч. Этого достаточно для полноценной вентиляции элитных загородных домов, офисов открытого типа, спортивных залов или частных клиник.
-
F (Enthalpy): Энтальпийный теплообменник. Система возвращает в помещение тепло и влагу. Это поддерживает здоровый баланс влажности в зимний период, защищая кожу и слизистые, а также избавляет от необходимости организации дренажного слива для конденсата.
-
R (Right): Правое исполнение. Подключение всех магистральных воздуховодов осуществляется с правой стороны корпуса.
-
E (Electric Pre-heater): Встроенный электрический преднагрев. Он защищает установку от обмерзания, гарантируя бесперебойную подачу свежего воздуха даже при сильных морозах на улице.
-
SU (Standard Unit): Надежный стандартный блок управления. Обеспечивает стабильную автоматическую работу, контроль чистоты фильтров и базовую настройку параметров комфорта без лишней сложности.
Ключевые преимущества
| Особенность | Преимущество для пользователя |
| Колоссальная мощность | Один агрегат обеспечивает свежим воздухом большие пространства с высокой кратностью обмена. |
| Полная автономность | Электрический подогрев (E) не требует подвода труб отопления, что упрощает монтаж. |
| Здоровый микроклимат | Энтальпия (F) предотвращает пересушивание воздуха и мебели в отопительный сезон. |
| Немецкая тишина | Высокоэффективные EC-вентиляторы работают плавно и тихо даже на высоких оборотах. |
| Чистота воздуха | Фильтры класса ePM1 55% (F7) задерживают мелкодисперсную пыль, пыльцу и смог. |
Почему стоит выбрать эту модель?
Maico WS 900 F R-E-SU — это выбор для тех, кто ищет мощную и независимую систему вентиляции. Благодаря электрическому преднагреву и функции сохранения влажности, установка берет на себя все задачи по обновлению воздуха. При производительности в 900 м³/ч она остается удивительно тихой и эффективной, обеспечивая до 90% рекуперации тепла.
Область применения
-
Просторные загородные резиденции и коттеджи.
-
Офисные центры и конференц-залы.
-
Спортивные студии и частные учебные заведения.
-
Объекты с правосторонним подключением воздуховодов, где важна простота установки.
Габаритные размеры
- Вытяжной воздух
- Приточный воздух
- Наружный воздух
- Удаляющийся воздух
- Обзорная область
- Вид сверху
- Крепление потолка geniovent.x 600-900 FR. Вид устройства с потолка
- Опция с поворотным креплением на 180°
- Предназначен для крепления к потолку, например с помощью резьбовых стержней M10.
- Опция: кронштейн можно сместить вверх на 36 мм.
- опция: кронштейн можно сместить на 36 мм вверх и повернуть на 180°
Схемы подключения
Схема подключения платы geniovent.x
A2 - Контроллер KWL
A3 - Подключение к сети 230V/50Hz/16А, предохранитель поставляется заказчиком
W3 — Кабель подключения внешнего устройства безопасности с беспотенциальным контактом 12 В/2 А (поставляется заказчиком)
X01 — слот для опционального коммуникационного модуля EnOcean/KNX
ZP1 — дополнительная плата ZP1. Управление калорифером дополнительного нагрева (для приборов с калорифером преднагревом и калорифером дополнительного нагрева)
geniovent.x Схема подключения насоса отвода конденсата
A1 — насос для отвода конденсата. Опция. Подключение устройств с чувствительным теплообменником
A2 - Контроллер KWL
A3 - Блок питания. Питание 12 VDC, датчик движения (oпция)
V/ZUL — Вентилятор приточного воздуха
V/ABL — Вентилятор вытяжного воздуха
KL/AL — Клапан наружного воздуха
KL/FL — Клапан удаляемого воздуха
geniovent.x Схема подключения калорифера предварительного и калорифера последующего нагрева, привода байпаса
ABL — Датчик температуры вытяжного воздуха
AL — датчик температуры наружного воздуха
A1 — беспотенциальный сигнальный контакт, макс. 250 VAC/ 30 VDC, резистивный ток 5 А. Соблюдайте Конфигурацию!
A2 - Контроллер KWL
BY — Байпас
B1 — привод байпас (производитель Bosch)
F - Датчик
FL - Датчик температуры удаляемого воздуха
H - Калорифер
H1 — нагревательный регистр 1 (калорифер предварительного или дополнительного нагрева). Опция
H2 — калорифер 2 (калорифер дополнительного нагрева). Опция
К – Контакт
SL — управляющий кабель
XB* - Разъём только для варианта устройства GVX.S! 5-контактный разъём
ZP1 — дополнительная плата ZP1
ZUL — датчик температуры приточного воздуха
geniovent.x Схема подключения вентиляторов, пульт управления
A1 — альтернативное использование в качестве интерфейса ModBus RTU. Обратите внимание на конфигурацию! Сочетание ModBus RTU с RLS T1 SYS невозможно!
A2 - Контроллер KWL
O — Опционально
SL — Управляющий кабель
SL V/ABL — управляющий кабель вентилятора вытяжного воздуха
SL В/ЗUL — управляющий кабель вентилятора приточного воздуха
ZP1 — дополнительная плата ZP1. Управление калорифером дополнительного нагрева (для приборов с калорифером преднагревом и калорифером дополнительного нагрева)

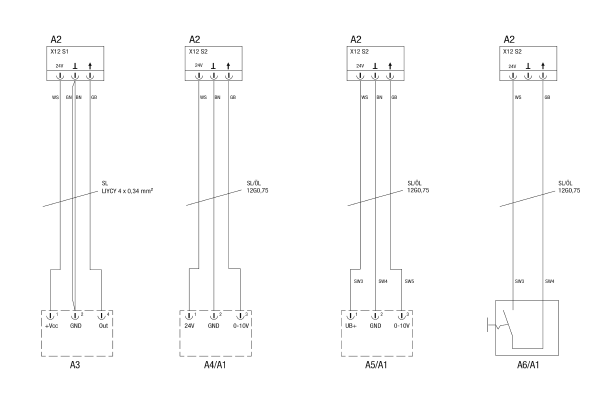

geniovent.x Схема подключения датчика CO2, VOC, кнопка паузы
A1 — Обратите внимание на конфигурацию входного сигнала датчика.
A2 - Контроллер KWL
A3 — внутренний датчик CO2
A4 — внешний датчик CO2, oпция
A5 — внешний датчик VOC, oпция
A6 — кнопка паузы, oпция
S — Датчик
SL — Управляющий кабель
SL/ÖL — Управляющий кабель Oilflex
geniovent.x Схема подключения Внешнее включение/выключение, Отключение BMZ, Неисправность KP, дымовой извещатель
A1 — неисправность конденсатного насоса, oпционально. Подключение для изделий с пластинчатым теплообменником
A2 - Контроллер KWL
A3 — дымовой извещатель Hekatron ORS 144K, опциональное внутреннее устройство. Питание через клеммы X12
AB/BMZ — выключение BMZ
F1 — функция «Внешний ВКЛ./ВЫКЛ.», «Ночное охлаждение» или «Режим проветривания». Активируется через закрытый беспотенциальный контакт. См. конфигурацию входа датчика.
S — Датчик
SL/ÖL — управляющий кабель Oilflex
geniovent.x Схема подключения датчика движения, пульта управления, кнопки паузы, внешнего входа-выхода
A1 - Датчик движения Bosch ISC-BPR-W12, опция. Питание от блока питания 12 VDC. Обратите внимание на конфигурацию входа датчика 2. Подключение блока питания см. на стр.2.
A2 - Контроллер KWL
BD - Пульт управления
F1 — функция «Внешний ВКЛ./ВЫКЛ.», «Ночное охлаждение» или «Режим проветривания». Активируется через закрытый беспотенциальный контакт. См. конфигурацию входа датчика 4.
NT - Блок питания
PT1 — кнопка паузы (опционально). Подключение дополнительных компонентов к входу. Датчики 3 и 4 возможны только если не используется пульт управления RB ZF 4. Обратите внимание на конфигурацию входа датчика 3.
S — Датчик
SL — Управляющий кабель
SL/ÖL — Управляющий кабель Oilflex
geniovent.x Схема подключения Кабельные соединения Питание, сенсорный пульт управления RLS T1 SYS / Простой пульт управления RB ZF 4
A2 - Контроллер KWL
BD - Пульт управления
O — oпция
SL – Управляющий кабель
SV — Источник питания
geniovent.x Схема подключения Кабельные соединения Дополнительные схемы через управляющую линию / разъем USB / разъем Ethernet
A1 — разъем (SW3-SW9) для внешних датчиков/контактов. Распределение в зависимости от компонентов см. на листах 5, 6, 7.
Важно: подключение внешних датчиковпри помощи кабелей SW3-SW9 должно осуществляться со стороны контроллера!
A2 - Контроллер KWL
AS BMZ — отключение BMZ
ET/BU — Ethernet / разъем RJ45 maico@home / BACnet TCP / ModBus TCP
ME1 — Сигнальный контакт, беспотенциальный, макс. 250 В переменного тока / 30 В постоянного тока, резистивный ток 5 А. Соблюдайте конфигурацию!
PK – Удлиненитель, патч-кабеля Cat 5
SL — Управляющий кабель
USB IS — USB / разъем, используемый для программного обеспечения при вводе в эксплуатацию
VL — Удлиненитель
geniovent.x Схема подключения сенсорного пульта управления RLS T1 SYS при подключении нескольких устройств (1 … 10 устройств)
A2 - Контроллер KWL
G - Вентиляционная установка
SL — Управляющий кабель
TP/DL — витая пара для передачи данных
O/BM - RLS T1 SYS. Дополнительный главный блок на шину
5 - При использовании пульта управления RLS T1 SYS в качестве системного пульта управления максимальная длина кабеля RS-485 должна быть не более 500 метров.
RLS T1 SYS может управлять максимум 10-ю вентиляционными установками.
При использовании RLS T1 SYS в качестве системного пульта управления необходимые настройки устройства можно найти в Руководстве по эксплуатации.
При возникновении помех в связи линии передачи данных (A, B) на обоих концах должны быть оснащены резисторами по 120 Ом.
