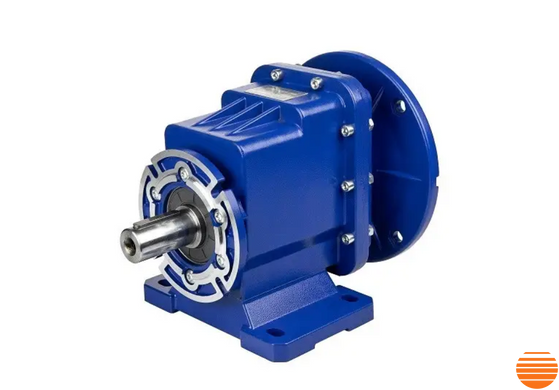

Соосно-цилиндрический редуктор Promotor ERC 03 — это компактное, надежное и высокоэффективное устройство, предназначенное для передачи и преобразования крутящего момента в различных промышленных механизмах. Благодаря своей конструкции, валы редуктора (входной и выходной) расположены на одной оси, что позволяет снизить габариты устройства, уменьшить потери энергии и повысить эксплуатационную надежность.

Редуктор обеспечивает уменьшение числа оборотов выходного вала при одновременном увеличении передаваемой мощности, что делает его незаменимым для оборудования, работающего под высокими нагрузками.

Прочный алюминиевый корпус защищает внутренние элементы от механических повреждений и коррозии, а цементированные шестерни с прецизионной обработкой зубьев обеспечивают долговечность и плавную работу механизма.

Передаточное для ERC і:

• ERC 03 i=3,74 100B14
• ERC 03 i=4,5 100B14
• ERC 03 i=5,46 100B5
• ERC 03 i=6,31 100B5
• ERC 03 i=7,93 100B5
• ERC 03 i=9,08 100B14
• ERC 03 i=10,3 100B14
• ERC 03 i=12,6 100B5
• ERC 03 i=13,3 100B14
• ERC 03 i=15,93 100B5
• ERC 03 i=17,33 100B14
• ERC 03 i=18,21 100B14
• ERC 03 i=19,24 100B5
• ERC 03 i=21,15 90B14
• ERC 03 i=24,99 90B5
• ERC 03 i=28,3 90B14
• ERC 03 i=30,57 90B5
• ERC 03 i=34,62 90B14
• ERC 03 i=38,63 90B5
• ERC 03 i=43,75 90B14
• ERC 03 i=44,18 90B14
• ERC 03 i=44,18 90B5
• ERC 03 i=50,02 90B14
• ERC 03 i=51,3 90B14
• ERC 03 i=51,3 90B5
• ERC 03 i=60,8 90B5

Технические характеристики:

Общие параметры:

• Тип редуктора: Соосно-цилиндрический

• Конструкция: Одноступенчатая / многоступенчатая (в зависимости от модели)

• Материал корпуса: Алюминиевый сплав

• Материал зубчатых колес: Цементированная сталь с притертыми зубьями

• Способ охлаждения: Воздушное (естественное)

Мощность и передаточные характеристики:

• Диапазон мощности: 0,12 – 4 кВт

• Номинальный крутящий момент: 500 нм

• Передаточное число: От 3:1 до 100:1 (зависит от исполнения)

• Частота вращения входного вала: 1500 – 3000 об/мин

• Частота вращения выходного вала: От 14 до 500 об/мин (в зависимости от передаточного числа)

• Коэффициент полезного действия (КПД): до 98%

Механические характеристики:

• Диаметр выходного вала: 30 мм

• Форма выходного вала: Цилиндрический с шпонкой

Монтаж и эксплуатация:

• Варианты монтажа:
  ✅ Фланцевый (B5)
  ✅ На лапах (B3)
  ✅ Комбинированный вариант

• Температурный диапазон эксплуатации: -20°C … +40°C

• Тип смазки: Масляная ванна или консистентная смазка (в зависимости от конфигурации)

• Срок службы при правильной эксплуатации: 10+ лет

 Дополнительные опции:

• Возможность установки электродвигателя (вариант мотор-редуктора)

• Антикоррозийное покрытие для работы в агрессивной среде

• Уплотнения для защиты от пыли и влаги (класс защиты IP55/IP65)

Габаритные размеры
