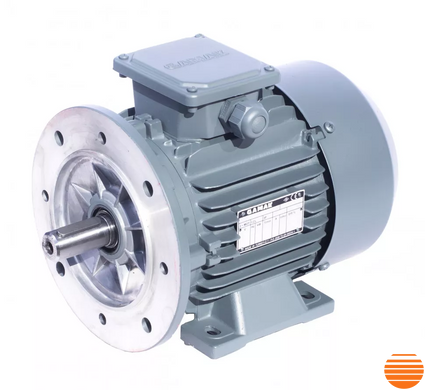

Трифазний універсальний промисловий електродвигун GAMAK AGM 112 M 2 з короткозамкненим ротором відзначається своєю надійністю та простотою конструкції. Цей тип електродвигуна знайшов широке застосування у всіх сферах промисловості та сільського господарства завдяки своїм універсальним можливостям. Він використовується для приводу вентиляційного обладнання, дробильних та конвеєрних систем, насосів, компресорних установок, верстатів та багатьох інших машин.

Переваги даного типу електродвигуна включають:

• Стійкість до теплових навантажень.
• Додаткове підвищення ККД при роботі з частотним перетворювачем.
• Висока ефективність у режимах зі змінним навантаженням.
• Довгий термін експлуатації обладнання.
• Низький рівень нагріву та теплових втрат.
• Мінімальний рівень шуму.

Завдяки цим характеристикам, електродвигуни даного типу є незамінними в багатьох промислових сферах та забезпечують надійну та ефективну роботу обладнання.

Монтажні варіанти електродвигуна GAMAK:

На лапах

•  IM 1081 (IM 1082)

З фланцем

• Великий фланец: IM 3081 (IM 3082)
• Малий фланец: IM 3181 (IM 3182)

Комбінований

• Великий фланец: IM 2081 (IM 2082)
• Малий фланец: IM 2181 (IM 2182)

Залежно від вибраного монтажного варіанту, може відрізнятися вартість електродвигуна GAMAK (деталі уточнюйте у менеджера).

Загальні характеристики та відповідність стандартам електродвигуна GAMAK:

Відповідність стандартам:

• DIN EN 50 437
• DIN EN 748-1
• DIN EN 60 034
• DIN EN 60 038
• DIN EN 60 085

Корпус: Алюмінієвий корпус.

Покриття: Порошкове покриття металу.

Гарантія: Офіційна гарантія тривалістю 2 роки.

Маркування встановлених підшипників:

• Передній підшипник: 6204 ZZ
• Задній підшипник: 6204 ZZ

Ці характеристики підтверджують високу якість та відповідність електродвигуна стандартам і вимогам промислової безпеки.

Позначення маркування двигуна:

1. AGM: Алюмінієвий сплав (A), 3-фазний короткозамкнений асинхронний двигун (G), в герметичному виконанні з поверхневим охолодженням (M).
2. 112: Висота вала, мм (згідно з IEC 60 072-1).
3. 2: Кількість полюсів.
4. a-b: Довжина залізного сердечника.

Для підключення трьохфазного електродвигуна  до мережі 220 В або 380 В використовуються різні схеми з'єднання обмоток. Завод-виробник позначає доступні варіанти з'єднання на табличці кожного електродвигуна.

Схема "зірка" (Y):

Обмотки AGM з'єднані за схемою "зірка" за замовчуванням. Ця схема призначена для тривалої роботи електродвигуна в мережі 380 В з максимальним ККД.

Схема "трикутник" (Δ):

Використовується для роботи в мережі 220 В. Підключення трьохфазного електродвигуна за схемою "трикутник" виконується лише через конденсатор. Втрати потужності складуть близько 30%.

Габаритні та приєднувальні розміри

УВАГА! При підключенні  до мережі 220 В гарантія на нього анулюється.

Для підключення кабелю живлення та обмоток використовується клемна коробка, яка присутня на двигуні. Пам'ятайте, що при виборі схеми підключення необхідно враховувати параметри живлення та вимоги до роботи електродвигуна.
