Осьовий вентилятор DAS 90/6 виконаний у настінному форматі зі сталевим кільцевим корпусом і призначений для ефективного видалення повітря з приміщень. Трифазне виконання гарантує стабільну роботу та високу продуктивність у комерційних і промислових умовах.

Основні переваги

•  Ідеальний для настінного монтажу
•  Висока ефективність вентиляції при низькому рівні шуму
•  Стабільна робота без вібрацій
•  Міцна конструкція із захистом від зовнішніх впливів
•  Відповідність європейським стандартам енергоефективності

Конструкція та виконання

Вентилятор оснащений міцним сталевим кільцевим корпусом із захисним епоксидним покриттям, стійким до атмосферних впливів. З боку всмоктування встановлена захисна решітка з лакованим покриттям.

Робоче колесо має 8–10 лопатей і виготовлене з поліаміду, армованого скловолокном, що забезпечує надійність і довговічність.

Завдяки динамічному балансуванню крильчатки та двигуна (рівень якості 6.3 за стандартом DIN ISO 1940-1) вентилятор працює з мінімальними вібраціями.

Робочі параметри

• Температурний діапазон експлуатації: від -10°C до +50°C
• Високий коефіцієнт корисної дії
• Низький рівень шуму

Обладнання відповідає вимогам регламенту ЄС № 327/2011 та директиви 2009/125/EC (екодизайн).

Напрямок повітряного потоку

Напрямок руху повітря позначено на корпусі. Вентилятор призначений виключно для витяжної вентиляції (обертання за годинниковою стрілкою).

Двигун

Встановлено трифазний асинхронний електродвигун із такими характеристиками:

• живлення: 400 В / 50 Гц
• ступінь захисту: IP55

Важливо: модель не призначена для переміщення повітря з високим вмістом водяної пари.

Регулювання швидкості можливе за допомогою частотного перетворювача (наприклад, серії MFU), проте для деяких моделей, включаючи DAS 71/8, ця функція обмежена.

Для безпечної експлуатації необхідно передбачити:

• термозахист двигуна
• захист від перевантаження (встановлюється замовником)

Підключення

Електричне підключення виконується через клемну коробку, розташовану на двигуні.

Вимоги безпеки

• Для моделей потужністю понад 4 кВт рекомендується застосування пуску за схемою «зірка–трикутник» для обмеження пускового струму
• Перед введенням в експлуатацію необхідно забезпечити захист від доступу до робочого колеса відповідно до стандарту DIN EN ISO 13857
• Регулювання через трансформатор не допускається

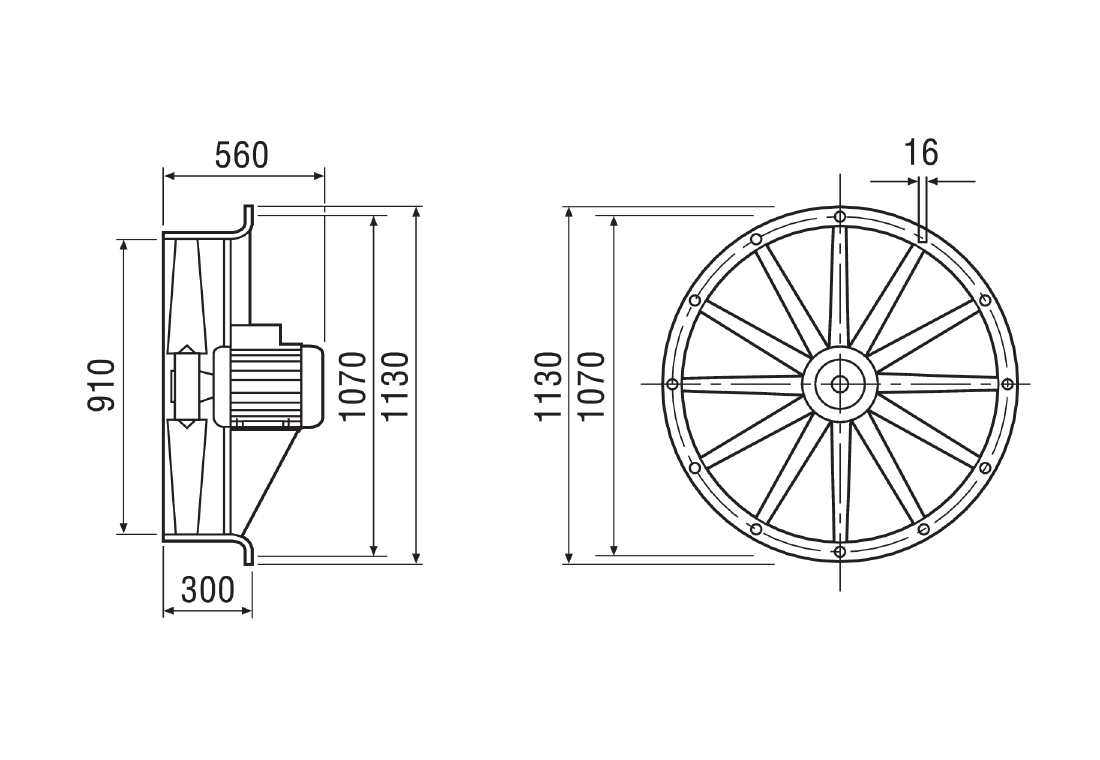

Габарити розміри

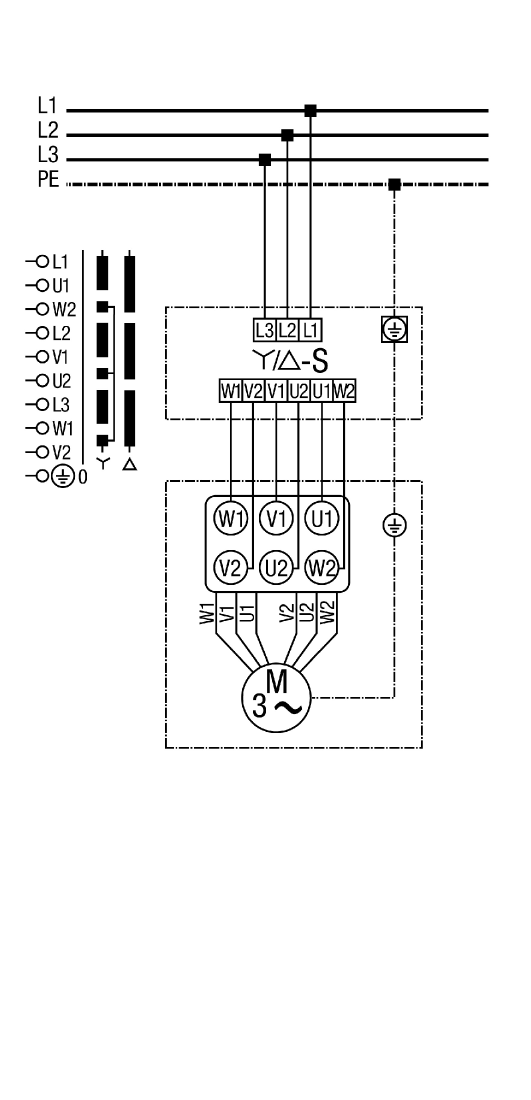

Схема підключення
