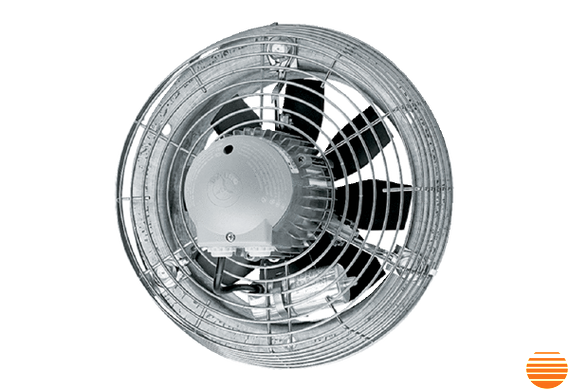

Надійний осьовий вентилятор Maico DZS 20/2 B настінного типу призначений для ефективної вентиляції приміщень різного призначення. Завдяки продуманій конструкції та якісним компонентам забезпечує стабільну роботу, низький рівень шуму та тривалий термін експлуатації.
Загальні характеристики
Вентилятор оснащений сталевим кільцевим корпусом (DN200) і трифазним двигуном. Підходить для відкритого монтажу та може використовуватись як у припливних, так і у витяжних системах вентиляції.
Основні особливості
Модель обладнана захисною решіткою з боку всмоктування, яка відповідає стандарту DIN EN ISO 13857 та запобігає випадковому контакту з крильчаткою.
Робоче колесо має 8 лопатей і виготовлене з поліаміду, армованого скловолокном, що забезпечує високу міцність і довговічність. Вбудований термозахист оберігає двигун від перевантаження.
Вентилятор відповідає вимогам європейських норм екодизайну (ЄС № 327/2011 та директиви 2009/125/EC). Динамічне балансування двигуна та крильчатки (клас 6.3 за DIN ISO 1940-1) гарантує роботу без вібрацій.
Пристрій відзначається високою ефективністю, низьким рівнем шуму та не потребує технічного обслуговування. Монтаж можливий у будь-якому положенні.
Повітряний потік
Напрямок руху повітря позначений на корпусі. Стандартний режим роботи — витяжка, при якій повітря проходить через двигун.
Двигун
Використовується асинхронний трифазний двигун серій DZQ/DZS. Пристрій не призначений для транспортування повітря з високим вмістом вологи або пари.
Параметри живлення: 400 В, 50 Гц.
Ступінь захисту — IP55 (для окремих моделей — IP54).
Передбачена можливість регулювання швидкості (за винятком окремих модифікацій). Регулювання може здійснюватися за допомогою додаткового п’ятиступеневого трансформатора.
Підтримується реверсивний режим роботи, однак при зміні напрямку повітря продуктивність знижується приблизно на 35%.
Підключення та захист
Підключення виконується через клемну колодку під кришкою двигуна. Для безпечної роботи необхідно використовувати вимикач із повним захистом двигуна або підключення до керуючого кола контактора.
У моделях із перемиканням полюсів захист забезпечується зовнішнім вимикачем, а перемикання швидкостей здійснюється за схемою Даландера.
Безпека
Перед початком експлуатації необхідно встановити захист від доступу до крильчатки відповідно до вимог стандарту.
Додаткові опції (за запитом)
Доступні різні варіанти виконання:
- версія для припливної вентиляції (інший напрямок потоку);
- нестандартні параметри напруги та частоти;
- однофазні двигуни з термоконтактами або терморезисторами;
- отвори для відведення конденсату;
- підвищений захист від корозії;
- алюмінієві крильчатки.

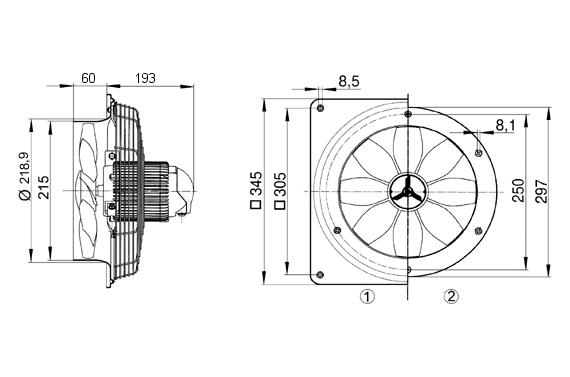

Габаритне креслення
- Сталевий настінний корпус = виконання EZQ/DZQ
- Сталевий кільцевий настінний корпус = виконання EZS/DZS
Напрямок потоку повітря промаркований.
Стандартний режим витяжного повітря, напрямок потоку повітря через всмоктування двигуна.
Схеми підключення
DZQ/DZS/DZF..B стандартне виконання (обертання за годинниковою стрілкою, 1 швидкість обертання)
SC – захисний контакт
TK – термоконтакт
DZQ/DZS/DZF..B стандартне виконання (обертання проти годинникової стрілки, 1 швидкість обертання)
SC – захисний контакт
TK – термоконтакт
DZQ / DZS..B з 5-ступінчастим трансформатором TRV.
DZQ / DZS..B 1 швидкість обертання з вимикачем повного захисту двигуна MV 25
DZQ / DZS..B з реверсивним перемикачем W 1 / WU 1 та вимикачем повного захисту двигуна MV 25
DZQ/DZS..B з 5-ступінчастим трансформатором TR
DZQ / DZS..B з 5-ступінчастим трансформатором, шафа управління TR..S, 5-ступінчастий перемикач DSS 20 та вимикач повного захисту двигуна MV 25
