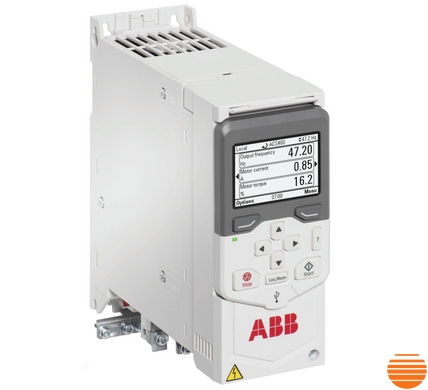

Перетворювач частоти ABB ACS480-04-07A8-1 — це сучасний універсальний привод для механізмів загального призначення, призначений для керування асинхронними електродвигунами потужністю 1,5 кВт у мережах 220 В. Він належить до сімейства універсальних приводів ABB ACS480 і розроблений з урахуванням реальних умов експлуатації на промислових об’єктах.

Серія ACS480 створена для випадків, коли необхідне надійне, зрозуміле та функціональне рішення без зайвої складності. Усі ключові функції керування, захисту та безпеки вже вбудовані в стандартну комплектацію, що дозволяє спростити підбір обладнання, скоротити час пусконалагоджувальних робіт і знизити загальну вартість проєкту.

Простота вибору та швидкий ввід в експлуатацію

Однією з головних переваг ABB ACS480 є орієнтація на користувача. Інтуїтивно зрозуміла панель керування, логічне меню та вбудовані асистенти налаштування дозволяють швидко запустити привод у роботу навіть без глибокого досвіду використання частотних перетворювачів.

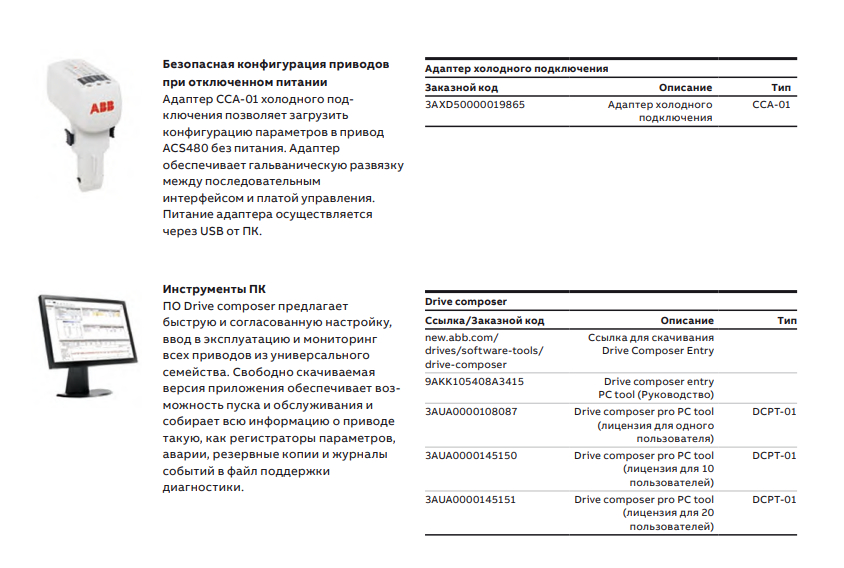

Усі основні функції доступні одразу після підключення. Для розширеного налаштування та обслуговування використовується програмне забезпечення Drive Composer, яке підключається до привода через USB-порт на панелі керування. За його допомогою можна:

• конфігурувати привод з персонального комп’ютера;

• контролювати параметри технологічного процесу в реальному часі;

• копіювати налаштування між пристроями;

• прискорювати діагностику та сервісне обслуговування.

Універсальні функції керування — вже у стандартній комплектації

Перетворювач частоти ACS480 підтримує скалярне та векторне керування, що дозволяє адаптувати його під різні типи навантажень і технологічні процеси.
Скалярний режим оптимально підходить для насосів і вентиляторів, тоді як векторне керування рекомендоване для задач, де потрібне точне підтримання швидкості та стабільний крутний момент.

До стандартного програмного забезпечення входять:

• вбудовані ПІД-регулятори;

• функції оптимізації енергоспоживання;

• контроль перевантаження та теплозахист двигуна;

• моніторинг ключових параметрів процесу;

• зниження рівня шуму двигуна за рахунок оптимізації частоти комутації.

Вбудована безпека — без додаткових пристроїв

ABB ACS480 оснащений вбудованою функцією Safe Torque Off (STO) рівня SIL 3 / PL e, яка забезпечує безпечне відключення крутного моменту двигуна без фізичного розриву силового кола.

Це рішення:

• підвищує безпеку персоналу;

• запобігає небажаному запуску обладнання;

• спрощує відповідність вимогам промислових стандартів;

• зменшує потребу у використанні зовнішніх захисних компонентів.

Ефективне гальмування та керування динамікою

У всіх типорозмірах ACS480 вбудований гальмівний переривач, який входить до стандартної комплектації. Він дозволяє підключати зовнішній гальмівний резистор і ефективно керувати процесом гальмування двигуна.

Це особливо важливо для:

• конвеєрів і транспортних систем;

• підіймальних механізмів;

• обладнання з частими пусками та зупинками.

Швидке та контрольоване гальмування підвищує продуктивність і знижує зношування механічних компонентів.

Електромагнітна сумісність без зайвих витрат

Вбудований EMC-фільтр категорії C2 знижує рівень електромагнітних завад і дозволяє використовувати привод у промислових та комерційних будівлях без встановлення додаткових зовнішніх фільтрів. Це спрощує монтаж, економить місце в шафі керування та знижує загальну вартість системи.

Надійність, розрахована на реальні умови експлуатації

Перетворювачі частоти ABB ACS480 розроблені для стабільної та тривалої роботи:

• друковані плати із захисним покриттям;

• інтелектуальна система охолодження з регульованою швидкістю вентилятора;

• стійкість до перевантажень і стрибків навантаження;

• стабільна робота при температурі навколишнього середовища до +50 °C без зниження номінальних характеристик.

Регульована система охолодження знижує рівень шуму та подовжує термін служби обладнання.

Гнучка інтеграція та можливість розширення

ACS480 оснащений стандартним набором входів і виходів та підтримує промисловий протокол Modbus RTU (RS-485), що забезпечує просту інтеграцію в системи автоматизації.

За потреби функціональність легко розширюється:

• модулями розширення входів/виходів;

• альтернативними панелями керування;

• виносними монтажними комплектами для встановлення панелі на двері шафи.

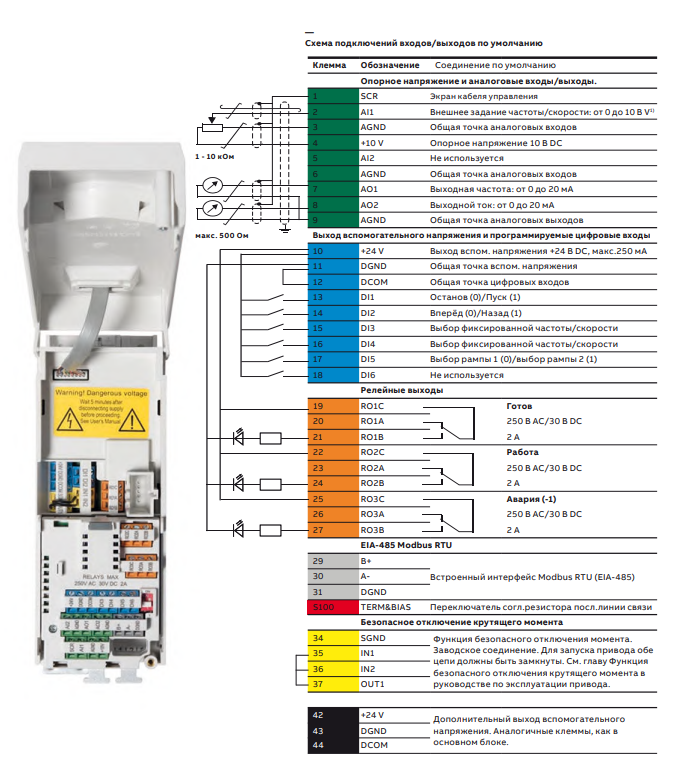

Схема підключень входів/виходів за замовчуванням

Універсальність застосування

Універсальні приводи ABB ACS480 широко застосовуються в різних галузях промисловості:

• насоси та насосні станції;

• вентилятори та системи вентиляції;

• конвеєри й транспортні лінії;

• компресори;

• мішалки та технологічне обладнання;

• харчова, текстильна, деревообробна та пакувальна промисловість;

• агропромисловий комплекс;

• загальнопромислові механізми.

Основні технічні характеристики

• Модель: ABB ACS480-04-07A8-1

• Потужність двигуна: 1,5 кВт

• Живильна напруга: 220 В

• Тип двигуна: асинхронний

• Режими керування: скалярний / векторний

• Інтерфейс зв’язку: Modbus RTU

• Функція безпеки: STO (SIL 3 / PL e)

• Охолодження: примусове, інтелектуальне

• Монтаж: шафа керування

• Виробник: ABB

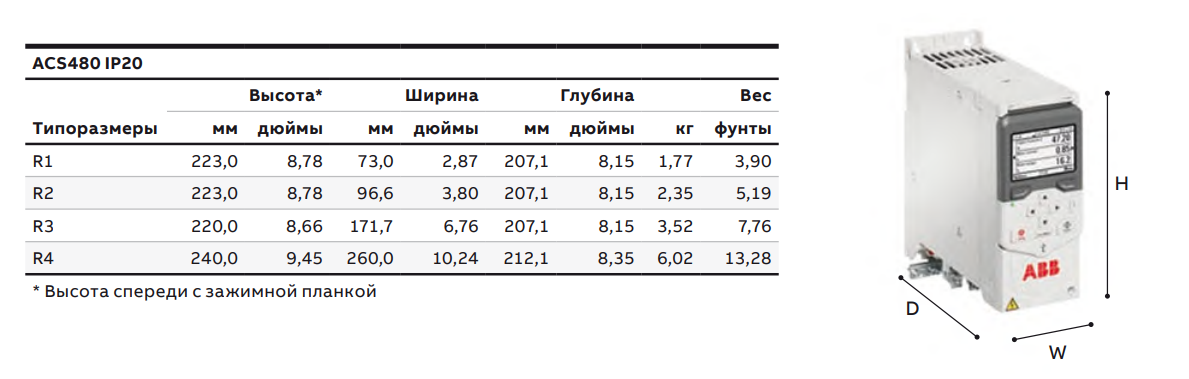

Габаритні розміри

ABB ACS480-04-07A8-1 — це універсальний частотний перетворювач, який поєднує простоту налаштування, високий рівень безпеки та промислову надійність ABB. Він підходить як для нових проєктів, так і для модернізації чинного обладнання, забезпечуючи стабільну роботу, зниження енергоспоживання та мінімальні експлуатаційні витрати.
