Перетворювач частоти ABB ACS580-01-213A-2 — це універсальний привод загального призначення, призначений для керування асинхронними електродвигунами потужністю 55 кВт у мережах 220 В. Модель входить до серії ABB ACS580, розробленої для широкого спектра промислових застосувань і орієнтованої на простоту налаштування, високу енергоефективність та стабільну роботу обладнання.

Привод дозволяє зменшити енергоспоживання технологічного процесу без втрати продуктивності, забезпечує плавний пуск двигуна, точне регулювання швидкості та надійний захист обладнання. Усі основні функції вже входять до стандартної комплектації, що спрощує вибір і скорочує час введення в експлуатацію.

Основні переваги

• енергоефективне керування двигуном без зниження продуктивності;

• скалярний та векторний режими керування;

• вбудовані функції захисту та безпеки;

• просте налаштування та швидкий запуск;

• висока надійність для промислових умов експлуатації;

• легка інтеграція в системи автоматизації.

Керування та введення в експлуатацію

Привод оснащується інтелектуальною панеллю керування, яка входить до стандартної комплектації. Зручне меню, асистенти налаштування та прикладні макроси дозволяють швидко виконати конфігурування і запуск обладнання.

Для розширених можливостей доступна панель керування з вбудованим Bluetooth, що забезпечує бездротове введення в експлуатацію. При використанні інтерфейсного модуля CDPI-01 одна панель може керувати до 32 приводів, що особливо зручно для розподілених систем.

Енергоефективність та оптимізація роботи

Вбудовані функції оптимізації енергоспоживання та лічильники електроенергії дозволяють контролювати витрати енергії в режимі реального часу й автоматично підлаштовувати роботу привода під поточні умови навантаження. Це зменшує експлуатаційні витрати та підвищує загальну ефективність системи.

Режими керування та підтримка двигунів

ABB ACS580-01-02A7-4 підтримує:

• скалярне керування — для простих застосувань;

• векторне керування — для точного контролю швидкості та крутного моменту.

Привод сумісний з різними типами електродвигунів:

• асинхронні двигуни;

• синхронні двигуни;

• двигуни з постійними магнітами;

• синхронні реактивні двигуни (SynRM).

Виконання та діапазони потужності

• Настінне виконання IP21: 0,75–250 кВт, 3×380–480 В, різні варіанти монтажу

• Настінне виконання IP55: для умов з пилом, вологою та агресивним середовищем, компактний корпус

• Модульне виконання: 250–500 кВт, для встановлення в шафу

• Шафове виконання: 75–500 кВт, IP21 / IP42 / IP54, двоконтурна система охолодження

ABB ACS580 — це універсальність, простота експлуатації та фірмова якість ABB в одному рішенні.

Технічні характеристики ABB ACS580

Електроживлення

• Мережа: 3 фази

• Діапазон напруги: 380–480 В (допуск +10% / −15%)

• Частота мережі: 48–63 Гц

• Коефіцієнт потужності (cos φ): до 0,98

• ККД при номінальному навантаженні: до 98%

Керування двигуном

• Тип вихідної напруги: трифазна, від 0 до Uн

• Діапазон частоти двигуна: 0–500 Гц

• Режими керування: скалярний та векторний

• Підтримувані типи двигунів:
  асинхронні, синхронні, з постійними магнітами, синхронні реактивні (SynRM)

Регулювання

Регулювання моменту:

• похибка менше ±10% при номінальному моменті;

• лінійність ±5%.

Регулювання швидкості:

• статична похибка < 2%;

• динамічна похибка < 1%;

• крок наростання моменту до 1% кожні 10 мс.

Охолодження та умови експлуатації

• Охолодження: повітряне

• Середовище: сухе, чисте повітря

• Робоча температура: до +50 °C без зниження характеристик

• Зберігання та транспортування: від −40 до +70 °C

Висота встановлення:

• до 1000 м без зниження параметрів;

• до 4000 м з дерейтінгом.

Ступінь захисту

• IP21 / IP20 / IP54 — залежно від виконання та типорозміру

Безпека

Функція STO (Safe Torque Off):

• відповідає рівням SIL 3 / PL e;

• стандарти IEC 61800-5-2, EN ISO 13849-1.

Електромагнітна сумісність

• відповідність стандарту EN 61800-3;

• вбудовані EMC-фільтри (категорії C2 / C3 — залежно від типорозміру).

Надійність

• друковані плати із захисним покриттям;

• захист від перевантажень і замикань на землю;

• стабільна робота в промислових умовах експлуатації.

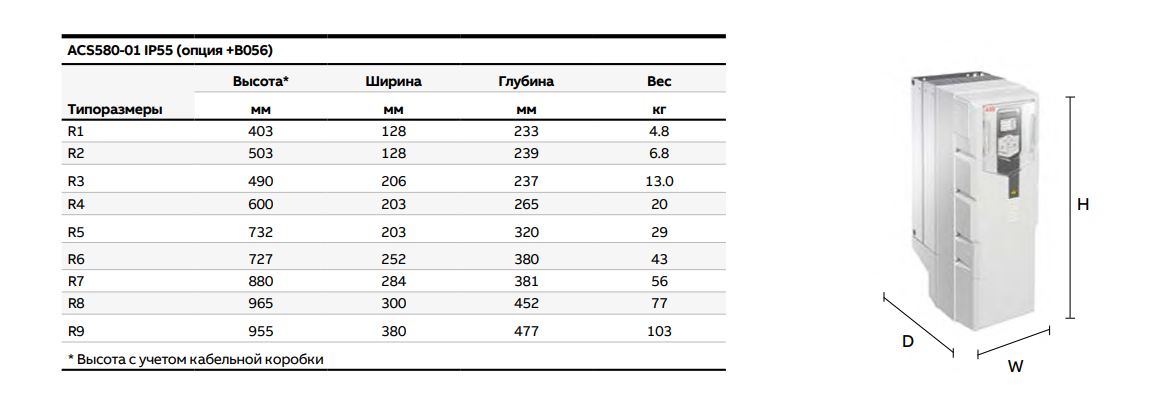

Габаритні розміри

Зручне введення в експлуатацію та гнучкі варіанти управління

Приводи ABB ACS580 забезпечують простий та швидкий запуск завдяки продуманій системі панелей керування та монтажних аксесуарів.

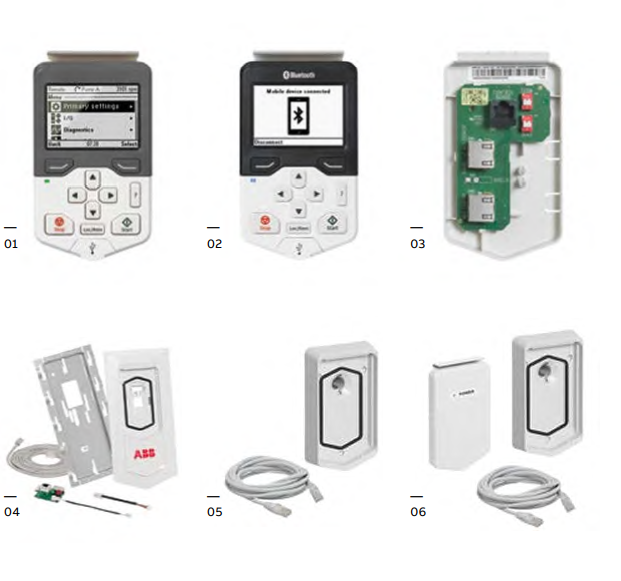

Основні можливості

• Інтелектуальна панель керування входить до стандартної комплектації та дозволяє швидко виконувати налаштування та запуск приводу.
• Панель керування з інтерфейсом Bluetooth (у стандартній комплектації) забезпечує бездротове введення в експлуатацію та зручне налаштування.
• При використанні інтерфейсного модуля CDPI-01 одна панель управління може контролювати до 32 приводів, що полегшує обслуговування розподілених систем.
• Монтажна основа DPMP-01 призначена для встановлення панелі врівень (для ACS580 потрібен адаптер CDPI-01).
• Монтажна основа DPMP-02 дозволяє розмістити панель керування із зовнішньої сторони шафи (також із використанням CDPI-01).
• Дверний монтажний комплект для одного приводу включає DPMP-02 та CDPI-01 та забезпечує готове рішення для встановлення панелі на двері шафи.

Додаткові опції ABB ACS580

Для розширення функціональності та підвищення зручності експлуатації приводи ABB ACS580 підтримують низку додаткових опцій:

• Адаптер CCA-01 для безпечного «холодного» підключення;

• Модуль віддаленого моніторингу NETA-21 для контролю параметрів через Web або SCADA-системи;

• Програмне забезпечення Drive Composer для налаштування, моніторингу та обслуговування привода з персонального комп’ютера;

• можливість підключення ATEX-модуля CPTC-02 для контролю температури електродвигуна.

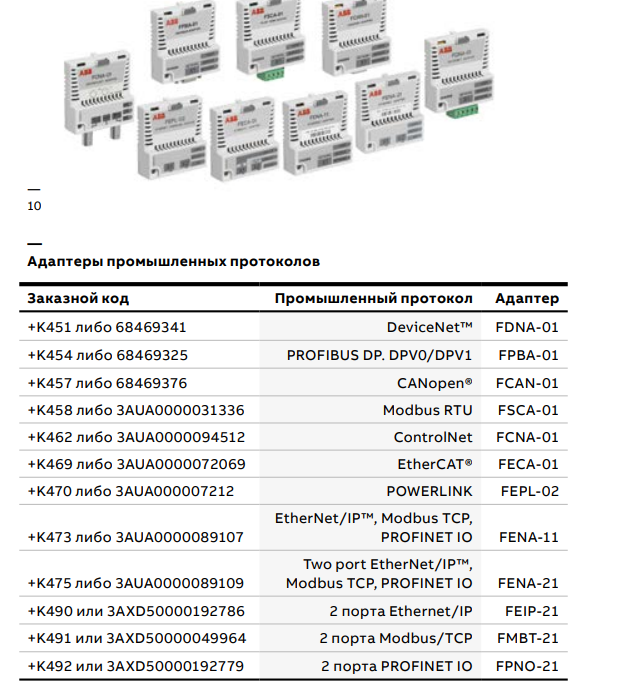

Підключення до систем автоматизації

Приводи ACS580 сумісні з різними промисловими мережами та протоколами Fieldbus. Комунікаційні адаптери встановлюються у слот розширення, забезпечуючи просту інтеграцію в системи автоматизованого керування.

Для гнучкого налаштування доступні модулі розширення аналогових і цифрових входів/виходів, які легко встановлюються на плату керування.

Для гнучкого налаштування доступні модулі розширення аналогових та цифрових входів/виходів, які легко встановлюються на плату керування.

Електромагнітна сумісність

Схема підключення без додаткових модулів

ABB ACS580-01-213A-2 – це універсальний частотний перетворювач, який поєднує простоту експлуатації, високу енергоефективність та промислову надійність ABB. Оптимальний вибір для керування електродвигунами в системах загального призначення та автоматизації.
