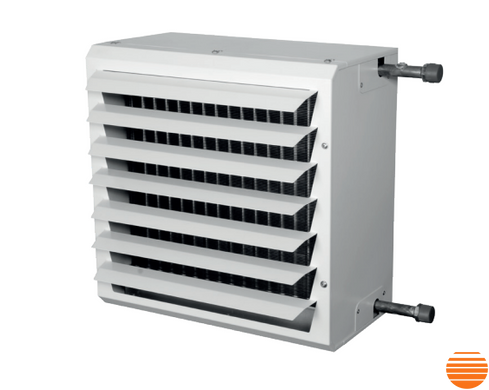

Серія тепловентиляторів SAVANA є широким асортиментом високопродуктивних пристроїв, призначених для встановлення на стіну або стелю. Вони рекомендуються для використання у промислових та сільськогосподарських об'єктах, виробничих цехах, складах та спортивних приміщеннях.

Основні характеристики:

• Доступні 4 типорозміри з витратою повітря від 1200 до 5850 м3/год.
• Постачаються з 7 змінними торцевими кришками: алюмінієвими ламелями регульованими (горизонтально), алюмінієвими регульованими ламелями (горизонтально і вертикально), соплами, дифузором, ламелями (горизонтальними), ламелями (вертикальними), соплами.
• Можливість вибору відповідної теплопродуктивності з дво- або трирядними водяними теплообмінниками.
• Проста установка завдяки унікальному кронштейну, що дозволяє регулювати кут нахилу тепловентилятора.
• Низький рівень шуму.
• Можливість використання фільтра (аксесуар).

Опалювальний пристрій призначений для використання в приміщеннях із сухим середовищем при температурі навколишнього повітря від +5°C до +35°C та відносної вологості до 80%. Воно забезпечує подачу повітря без грубого пилу, жирів, хімічних випарів та інших забруднень. Опалювальний пристрій має ступінь електричного захисту IP44 та покритий лаком RAL 9016.

Водяні теплообмінники призначені для використання з водою, яка має максимальну робочу температуру до +110 °C та максимальний робочий тиск до 1,6 МПа.

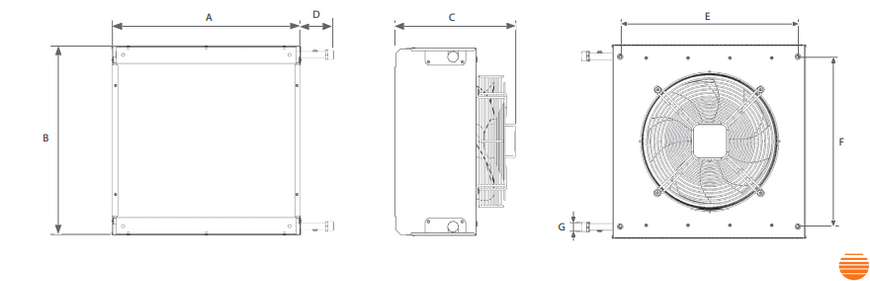

Габаритні розміри

Опалювальний пристрій можна встановлювати як на стіну, так і на стелю. Для зручного монтажу рекомендується використовувати спеціальний кронштейн, який також можна придбати як додатковий аксесуар. При монтажі на стелю можна скористатись різьбовими стрижнями для надійної фіксації.

Опалювальні тепловентилятори SAVANA поставляються без вбудованої системи керування.

AirGENIO SC-C-AC пропонує широкий спектр функцій та можливостей для ефективного керування вентиляційною системою:

1. Регулювання швидкості вентилятора: П'ять швидкостей регулювання потужності вентилятора дозволяють налаштовувати інтенсивність повітряного потоку відповідно до вимог.
2. Управління клапаном водяного теплообмінника: Підтримує керування сервоприводом клапана водяного теплообмінника через сигнал 0-10В.
3. Денний/нічний режим: Перемикання між денним та нічним режимами для оптимізації роботи системи у різний час доби.
4. Управління камерою змішування: Дозволяє регулювати процес змішування повітряних потоків для досягнення оптимальної температури.
5. Сенсорний екран: Інтуїтивно зрозумілий сенсорний екран для керування та налаштування параметрів системи.
6. Ручний / Автоматичний режим керування: Можливість вибору між ручним та автоматичним режимами керування залежно від переваг та потреб.
7. Захист від замерзання водяного теплообмінника: Інтегрований захист від замерзання водяного теплообмінника для запобігання пошкодженням у холодні періоди.
8. Підключення контакту RUN та зовнішнього вимикача: Можливість підключення контакту RUN та зовнішнього вимикача для додаткового керування та контролю.
9. Інтегрований таймер: Для налаштування роботи системи у певний час або за розкладом.
10. Вимірювання температури: Усі датчики NTC включені в поставку, а температура відображається на дисплеї для зручного моніторингу.
11. Послідовне з'єднання 1+10: Підтримка послідовного з'єднання 1+10 (1 Master + 10 Slave) для розширення функціональності системи.
12. Контакт сигналізації помилки: Надає інформацію про можливі несправності або помилки в роботі системи.
13. BMS підключення: Підтримка підключення до систем управління будівлею (BMS) через протоколи Modbus RTU, TCP, BACnet.
14. Другий пульт керування: Додаткова опція для керування системою.

У таблиці наведено максимальну кількість опалювальних пристроїв SAVANA, які можна підключити до окремих типів регулятора SC-C-AC:

Регулятор STRA1 призначений для регулювання швидкості обертання вентилятора опалювального приладу SAVANA. Цей регулятор має 5 ступенів регулювання швидкості, які встановлюються вручну за допомогою перемикача на корпусі регулятора.

Рекомендується використовувати термостат для приміщень TER-P у поєднанні з регулятором STRA1 для автоматичного керування вентилятором залежно від температури повітря у приміщенні.

До одного регулятора STRA1 можна підключити кілька опалювальних пристроїв SAVANA. Однак сумарне значення струмів двигунів всіх підключених пристроїв не повинно перевищувати максимально допустиме навантаження регулятора STRA1.

Нижче наведено максимальну кількість опалювальних пристроїв SAVANA, які можна підключити до різних типів регулятора STRA1:

Регулювання продуктивності водяного нагрівача для опалювальних пристроїв SAVANA може здійснюватися кількома способами:

1. Дроселювання за допомогою терморегулюючого клапана TV-1-1/1: Цей клапан регулює подачу гарячої води до опалювального пристрою в залежності від температури повітря, що виходить з агрегату. Для кожного опалювального пристрою необхідно використати один клапан.
2. Економічний поділ за допомогою триходового зонного клапана ZV: Цей клапан, оснащений сервоприводом та термостатом для приміщень TER-P, перемикає подачу гарячої води в опалювальний пристрій і назад до джерела тепла в залежності від температури повітря, що виходить з агрегату, або температури повітря в приміщенні. Для кожного опалювального пристрою необхідно також використовувати один клапан.
3. Точне регулювання змішуванням за допомогою змішувального вузла SMU2: Цей вузол плавно регулює співвідношення опалювального пристрою, що подається, і зворотної опалювальної води в залежності від температури повітря, що виходить з агрегату, або від температури повітря в приміщенні. Один змішувальний вузол може використовуватися для кількох агрегатів за умови, що агрегати мають однакові розміри та з'єднані паралельно.

Ці методи забезпечують ефективне керування тепловим режимом і можуть бути обрані залежно від вимог та умов конкретного об'єкта.
